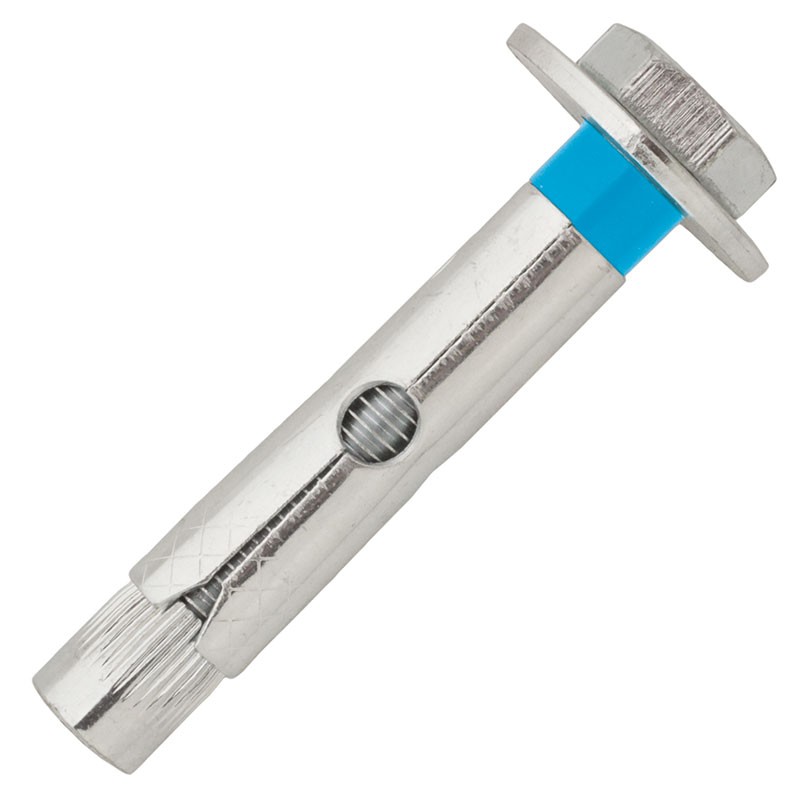

Kotwa tulejowa ocynk galwaniczny
Zastosowanie
Umożliwia szybką instalację mocowanego przedmiotu.
Efektywna
Karbowany pierścień zapobiega obracaniu się kotwy i zapewnia maksymalną wytrzymałość.
Wymiary
Informacje techniczne
| Średnica | Długość | Ø otworu mm | h1 | tfix | SW | Symbol | |
|---|---|---|---|---|---|---|---|
| Średnica | Ø perçage mm |
Prof perçage mm |
épaisseur à fixer mm |
Ouverture de clé mm |
|||
| M6 | 45 | 8 | 55 | 5 | 10 | HBPLUS08/5 | |
|
Średnica : M6 Długość : 45 Ø otworu mm : 8 h1 : 55 tfix : 5 SW : 10 |
|||||||
| M6 | 60 | 8 | 55 | 20 | 10 | HBPLUS08/20 | |
|
Średnica : M6 Długość : 60 Ø otworu mm : 8 h1 : 55 tfix : 20 SW : 10 |
|||||||
| M8 | 60 | 10 | 60 | 5 | 13 | HBPLUS10/5 | |
|
Średnica : M8 Długość : 60 Ø otworu mm : 10 h1 : 60 tfix : 5 SW : 13 |
|||||||
| M8 | 80 | 10 | 60 | 25 | 13 | HBPLUS10/25 | |
|
Średnica : M8 Długość : 80 Ø otworu mm : 10 h1 : 60 tfix : 25 SW : 13 |
|||||||
| M8 | 105 | 10 | 60 | 50 | 13 | HBPLUS10/50 | |
|
Średnica : M8 Długość : 105 Ø otworu mm : 10 h1 : 60 tfix : 50 SW : 13 |
|||||||
| M10 | 70 | 12 | 70 | 5 | 17 | HBPLUS12/5 | |
|
Średnica : M10 Długość : 70 Ø otworu mm : 12 h1 : 70 tfix : 5 SW : 17 |
|||||||
| M10 | 100 | 12 | 70 | 35 | 17 | HBPLUS12/35 | |
|
Średnica : M10 Długość : 100 Ø otworu mm : 12 h1 : 70 tfix : 35 SW : 17 |
|||||||
