Kotwa do dużych obciążeń ze śrubą stożkową

Przeznaczenie

Przeznaczona do średnich i ciężkich zamocowań w betonie i kamieniu naturalnym.

Standard

Posiada aprobatę ETA opcja 1 oraz atest ogniowy F120.

Wykonanie

Wykonana ze stali klasy 8.8.

Pobierania formacie PDF

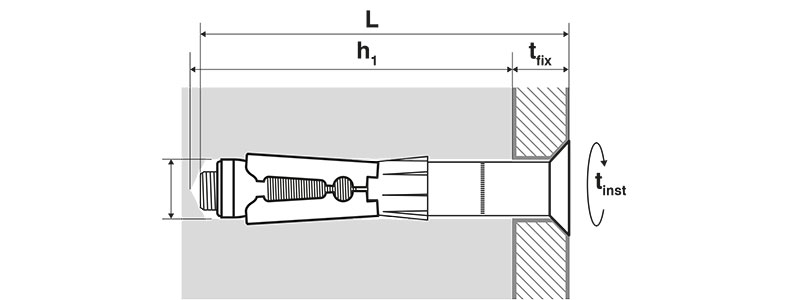

Wymiary

Informacje techniczne

Średnica Długość tfix Ø otworu mm h1 tinst Hef Gniazdo Symbol
Średnica épaisseur à fixer
mm
Ø perçage
mm
Prof perçage
mm
Couple de serrage N.
M6 85 20 10 80 15 55 HEX 4 HVE03-10/20
Średnica : M6
Długość : 85
tfix : 20
Ø otworu mm : 10
h1 : 80
tinst : 15
Hef : 55
Gniazdo : HEX 4
M6 105 40 10 80 15 55 HEX 4 HVE03-10/40
Średnica : M6
Długość : 105
tfix : 40
Ø otworu mm : 10
h1 : 80
tinst : 15
Hef : 55
Gniazdo : HEX 4
M6 125 60 10 80 15 55 HEX 4 HVE03-10/60
Średnica : M6
Długość : 125
tfix : 60
Ø otworu mm : 10
h1 : 80
tinst : 15
Hef : 55
Gniazdo : HEX 4
M8 85 15 12 90 30 60 HEX 5 HVE03-12/15
Średnica : M8
Długość : 85
tfix : 15
Ø otworu mm : 12
h1 : 90
tinst : 30
Hef : 60
Gniazdo : HEX 5
M8 105 35 12 90 30 60 HEX 5 HVE03-12/35
Średnica : M8
Długość : 105
tfix : 35
Ø otworu mm : 12
h1 : 90
tinst : 30
Hef : 60
Gniazdo : HEX 5
M8 125 55 12 90 30 60 HEX 5 HVE03-12/55
Średnica : M8
Długość : 125
tfix : 55
Ø otworu mm : 12
h1 : 90
tinst : 30
Hef : 60
Gniazdo : HEX 5
M10 110 30 16 100 50 70 HEX 6 HVE03-16/30
Średnica : M10
Długość : 110
tfix : 30
Ø otworu mm : 16
h1 : 100
tinst : 50
Hef : 70
Gniazdo : HEX 6
M10 130 50 16 100 50 70 HEX 6 HVE03-16/50
Średnica : M10
Długość : 130
tfix : 50
Ø otworu mm : 16
h1 : 100
tinst : 50
Hef : 70
Gniazdo : HEX 6
M12 120 20 18 120 100 90 HEX 8 HVE03-18/20
Średnica : M12
Długość : 120
tfix : 20
Ø otworu mm : 18
h1 : 120
tinst : 100
Hef : 90
Gniazdo : HEX 8
M12 140 40 18 120 100 90 HEX 8 HVE03-18/40
Średnica : M12
Długość : 140
tfix : 40
Ø otworu mm : 18
h1 : 120
tinst : 100
Hef : 90
Gniazdo : HEX 8
