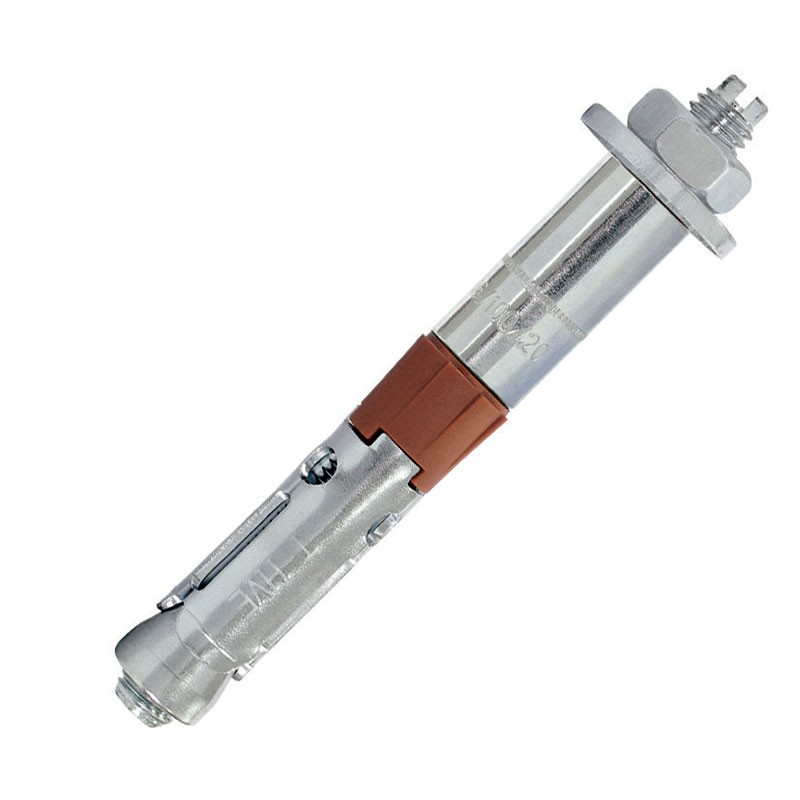

Kotwa do dużych obciążeń z nakrętką

Kotwa do dużych obciążeń z nakrętką

Przeznaczenie

Przeznaczona do średnich i ciężkich zamocowań w betonie i kamieniu naturalnym.

Standard

Posiada aprobatę ETA opcja 1 oraz atest ogniowy F120.

Wykonanie

Wykonana ze stali klasy 8.8.

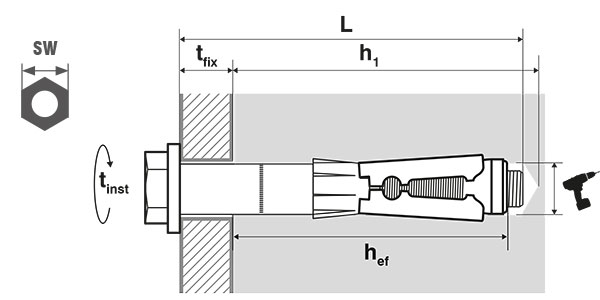

Wymiary

Informacje techniczne

Średnica Długość Ø otworu mm h1 tfix SW tinst Hef Symbol
Średnica Ø perçage
mm		 Prof perçage
mm		 épaisseur à fixer
mm		 Ouverture de clé
mm		 Couple de serrage N.
M6 70 10 80 5 10 15 55 HVE02-10/5
Średnica : M6
Długość : 70
Ø otworu mm : 10
h1 : 80
tfix : 5
SW : 10
tinst : 15
Hef : 55
M6 80 10 80 15 10 15 55 HVE02-10/15
Średnica : M6
Długość : 80
Ø otworu mm : 10
h1 : 80
tfix : 15
SW : 10
tinst : 15
Hef : 55
M6 100 10 80 35 10 15 55 HVE02-10/35
Średnica : M6
Długość : 100
Ø otworu mm : 10
h1 : 80
tfix : 35
SW : 10
tinst : 15
Hef : 55
M6 120 10 80 55 10 15 55 HVE02-10/55
Średnica : M6
Długość : 120
Ø otworu mm : 10
h1 : 80
tfix : 55
SW : 10
tinst : 15
Hef : 55
M8 80 12 90 10 13 30 60 HVE02-12/10
Średnica : M8
Długość : 80
Ø otworu mm : 12
h1 : 90
tfix : 10
SW : 13
tinst : 30
Hef : 60
M8 100 12 90 30 13 30 60 HVE02-12/30
Średnica : M8
Długość : 100
Ø otworu mm : 12
h1 : 90
tfix : 30
SW : 13
tinst : 30
Hef : 60
M8 120 12 90 50 13 30 60 HVE02-12/50
Średnica : M8
Długość : 120
Ø otworu mm : 12
h1 : 90
tfix : 50
SW : 13
tinst : 30
Hef : 60
M8 140 12 90 70 13 30 60 HVE02-12/70
Średnica : M8
Długość : 140
Ø otworu mm : 12
h1 : 90
tfix : 70
SW : 13
tinst : 30
Hef : 60
M10 100 16 100 20 17 50 70 HVE02-16/20
Średnica : M10
Długość : 100
Ø otworu mm : 16
h1 : 100
tfix : 20
SW : 17
tinst : 50
Hef : 70
M10 120 16 100 40 17 50 70 HVE02-16/40
Średnica : M10
Długość : 120
Ø otworu mm : 16
h1 : 100
tfix : 40
SW : 17
tinst : 50
Hef : 70
M10 140 16 100 60 17 50 70 HVE02-16/60
Średnica : M10
Długość : 140
Ø otworu mm : 16
h1 : 100
tfix : 60
SW : 17
tinst : 50
Hef : 70
M10 160 16 100 80 17 50 70 HVE02-16/80
Średnica : M10
Długość : 160
Ø otworu mm : 16
h1 : 100
tfix : 80
SW : 17
tinst : 50
Hef : 70
M12 120 18 120 20 19 100 90 HVE02-18/20
Średnica : M12
Długość : 120
Ø otworu mm : 18
h1 : 120
tfix : 20
SW : 19
tinst : 100
Hef : 90
M12 150 18 120 50 19 100 90 HVE02-18/50
Średnica : M12
Długość : 150
Ø otworu mm : 18
h1 : 120
tfix : 50
SW : 19
tinst : 100
Hef : 90
M12 170 18 120 70 19 100 90 HVE02-18/70
Średnica : M12
Długość : 170
Ø otworu mm : 18
h1 : 120
tfix : 70
SW : 19
tinst : 100
Hef : 90
M12 200 18 120 100 19 100 90 HVE02-18/100
Średnica : M12
Długość : 200
Ø otworu mm : 18
h1 : 120
tfix : 100
SW : 19
tinst : 100
Hef : 90
M16 140 24 140 20 24 160 105 HVE02-24/20
Średnica : M16
Długość : 140
Ø otworu mm : 24
h1 : 140
tfix : 20
SW : 24
tinst : 160
Hef : 105
M16 170 24 140 50 24 160 105 HVE02-24/50
Średnica : M16
Długość : 170
Ø otworu mm : 24
h1 : 140
tfix : 50
SW : 24
tinst : 160
Hef : 105
M16 200 24 140 80 24 160 105 HVE02-24/80
Średnica : M16
Długość : 200
Ø otworu mm : 24
h1 : 140
tfix : 80
SW : 24
tinst : 160
Hef : 105
M16 220 24 140 100 24 160 105 HVE02-24/100
Średnica : M16
Długość : 220
Ø otworu mm : 24
h1 : 140
tfix : 100
SW : 24
tinst : 160
Hef : 105
