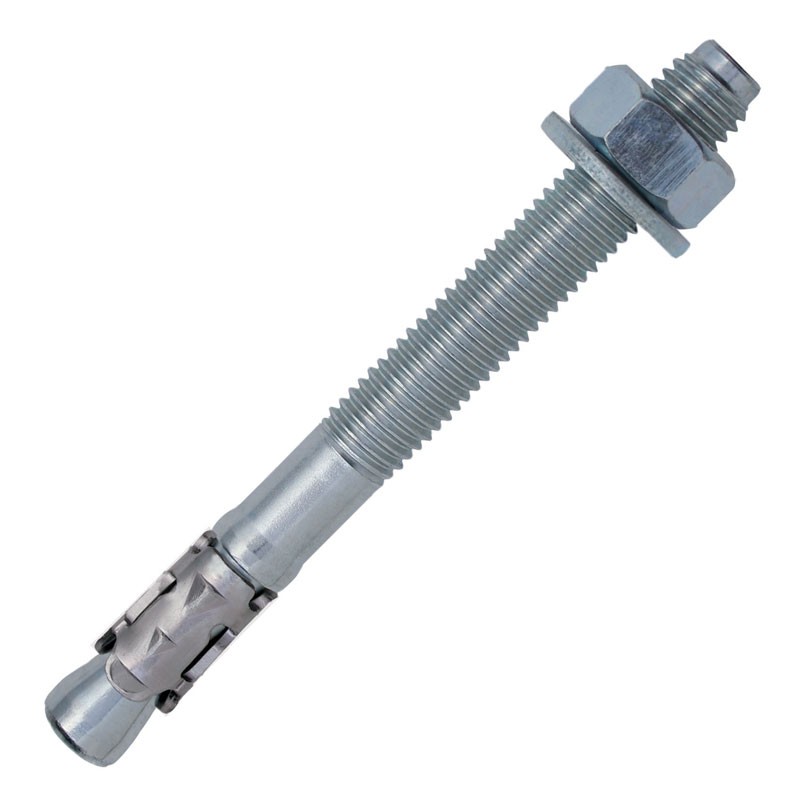

Kotwa trzpieniowa - ETA opcja 1 - atest sejsmiczny - ocynk galwaniczny
BZ-S
Przeznaczenie
Średnie i ciężkie zamocowania w strefach sejsmicznych.
Strefy sejsmiczne
Dla kategorii C1 od M8. Dla kategorii C1 i C2 od M10 do M16.
Wymiary
Informacje techniczne
| Średnica | L | Ø otworu mm | h1 | tfix | SW | tinst | Symbol | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica | Ø perçage mm |
Prof perçage mm |
épaisseur à fixer mm |
Ouverture de clé mm |
Couple de serrage N. | ||||||||
| M8 | 68 | 8 | 70 | 4 | 13 | 20 | BZ-S-08X068 | ||||||
|
Średnica : M8 L : 68 Ø otworu mm : 8 h1 : 70 tfix : 4 SW : 13 tinst : 20 |
|||||||||||||
| M8 | 8 | 70 | 10 | 13 | 20 | BZ-S-08X075 | |||||||
|
Średnica : M8 L : Ø otworu mm : 8 h1 : 70 tfix : 10 SW : 13 tinst : 20 |
|||||||||||||
| M8 | 8 | 70 | 25 | 13 | 20 | BZ-S-08X090 | |||||||
|
Średnica : M8 L : Ø otworu mm : 8 h1 : 70 tfix : 25 SW : 13 tinst : 20 |
|||||||||||||
| M8 | 8 | 70 | 50 | 13 | 20 | BZ-S-08X115 | |||||||
|
Średnica : M8 L : Ø otworu mm : 8 h1 : 70 tfix : 50 SW : 13 tinst : 20 |
|||||||||||||
| M10 | 10 | 80 | 10 | 17 | 40 | BZ-S-10X090 | |||||||
|
Średnica : M10 L : Ø otworu mm : 10 h1 : 80 tfix : 10 SW : 17 tinst : 40 |
|||||||||||||
| M10 | 10 | 80 | 25 | 17 | 40 | BZ-S-10X105 | |||||||
|
Średnica : M10 L : Ø otworu mm : 10 h1 : 80 tfix : 25 SW : 17 tinst : 40 |
|||||||||||||
| M10 | 10 | 80 | 35 | 17 | 40 | BZ-S-10X115 | |||||||
|
Średnica : M10 L : Ø otworu mm : 10 h1 : 80 tfix : 35 SW : 17 tinst : 40 |
|||||||||||||
| M10 | 10 | 80 | 55 | 17 | 40 | BZ-S-10X135 | |||||||
|
Średnica : M10 L : Ø otworu mm : 10 h1 : 80 tfix : 55 SW : 17 tinst : 40 |
|||||||||||||
| M12 | 12 | 100 | 10 | 19 | 60 | BZ-S-12X110 | |||||||
|
Średnica : M12 L : Ø otworu mm : 12 h1 : 100 tfix : 10 SW : 19 tinst : 60 |
|||||||||||||
| M12 | 12 | 100 | 20 | 19 | 60 | BZ-S-12X120 | |||||||
|
Średnica : M12 L : Ø otworu mm : 12 h1 : 100 tfix : 20 SW : 19 tinst : 60 |
|||||||||||||
| M12 | 12 | 100 | 45 | 19 | 60 | BZ-S-12X145 | |||||||
|
Średnica : M12 L : Ø otworu mm : 12 h1 : 100 tfix : 45 SW : 19 tinst : 60 |
|||||||||||||
| M16 | 16 | 115 | 10 | 24 | 120 | BZ-S-16X130 | |||||||
|
Średnica : M16 L : Ø otworu mm : 16 h1 : 115 tfix : 10 SW : 24 tinst : 120 |
|||||||||||||
| M16 | 16 | 115 | 30 | 24 | 120 | BZ-S-16X150 | |||||||
|
Średnica : M16 L : Ø otworu mm : 16 h1 : 115 tfix : 30 SW : 24 tinst : 120 |
|||||||||||||
| M16 | 16 | 115 | 60 | 24 | 120 | BZ-S-16X185 | |||||||
|
Średnica : M16 L : Ø otworu mm : 16 h1 : 115 tfix : 60 SW : 24 tinst : 120 |
|||||||||||||
