Kotwa trzpieniowa - ETA opcja 1 - ocynk galwaniczny

Przeznaczenie

Średnie i ciężkie zamocowania w betonie i betonie spękanym.

Standard

Szybka instalacja poprzez mocowany materiał.

Praktyczna

Długi zabezpieczony gwint.

Pobierania formacie PDF

Wymiary

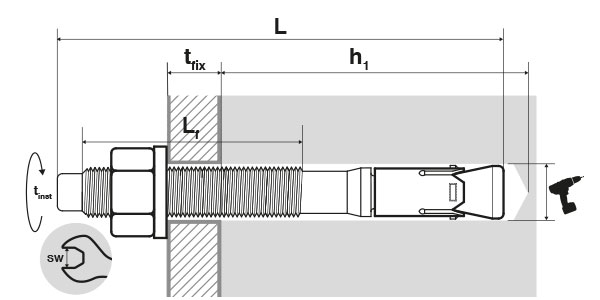

Informacje techniczne

Średnica Długość h1 Ø otworu mm SW tfix Lf tinst Symbol
Średnica Prof perçage
mm
Ø perçage
mm
Ouverture de clé
mm
épaisseur à fixer
mm
Longueur de filetage Couple de serrage N.
M8 60 55 8 8 5 25 32 BZPLUS08060
Średnica : M8
Długość : 60
h1 : 55
Ø otworu mm : 8
SW : 8
tfix : 5
Lf : 25
tinst : 32
M8 75 55 8 8 20 40 32 BZPLUS08075
Średnica : M8
Długość : 75
h1 : 55
Ø otworu mm : 8
SW : 8
tfix : 20
Lf : 40
tinst : 32
M8 85 55 8 8 32 50 32 BZPLUS08085
Średnica : M8
Długość : 85
h1 : 55
Ø otworu mm : 8
SW : 8
tfix : 32
Lf : 50
tinst : 32
M8 95 55 8 8 40 60 32 BZPLUS08095
Średnica : M8
Długość : 95
h1 : 55
Ø otworu mm : 8
SW : 8
tfix : 40
Lf : 60
tinst : 32
M8 105 55 8 8 50 70 32 BZPLUS08105
Średnica : M8
Długość : 105
h1 : 55
Ø otworu mm : 8
SW : 8
tfix : 50
Lf : 70
tinst : 32
M8 130 55 8 8 75 95 32 BZPLUS08130
Średnica : M8
Długość : 130
h1 : 55
Ø otworu mm : 8
SW : 8
tfix : 75
Lf : 95
tinst : 32
M8 155 55 8 8 100 120 32 BZPLUS08155
Średnica : M8
Długość : 155
h1 : 55
Ø otworu mm : 8
SW : 8
tfix : 100
Lf : 120
tinst : 32
M10 85 75 10 10 5 50 50 BZPLUS10085
Średnica : M10
Długość : 85
h1 : 75
Ø otworu mm : 10
SW : 10
tfix : 5
Lf : 50
tinst : 50
M10 90 75 10 10 10 55 50 BZPLUS10090
Średnica : M10
Długość : 90
h1 : 75
Ø otworu mm : 10
SW : 10
tfix : 10
Lf : 55
tinst : 50
M10 100 75 10 10 20 65 50 BZPLUS10100
Średnica : M10
Długość : 100
h1 : 75
Ø otworu mm : 10
SW : 10
tfix : 20
Lf : 65
tinst : 50
M10 110 75 10 10 32 75 50 BZPLUS10110
Średnica : M10
Długość : 110
h1 : 75
Ø otworu mm : 10
SW : 10
tfix : 32
Lf : 75
tinst : 50
M10 120 75 10 10 40 85 50 BZPLUS10120
Średnica : M10
Długość : 120
h1 : 75
Ø otworu mm : 10
SW : 10
tfix : 40
Lf : 85
tinst : 50
M10 130 75 10 10 50 95 50 BZPLUS10130
Średnica : M10
Długość : 130
h1 : 75
Ø otworu mm : 10
SW : 10
tfix : 50
Lf : 95
tinst : 50
M10 160 75 10 10 80 125 50 BZPLUS10160
Średnica : M10
Długość : 160
h1 : 75
Ø otworu mm : 10
SW : 10
tfix : 80
Lf : 125
tinst : 50
M10 180 75 10 10 100 145 50 BZPLUS10180
Średnica : M10
Długość : 180
h1 : 75
Ø otworu mm : 10
SW : 10
tfix : 100
Lf : 145
tinst : 50
M12 90 75 12 19 5 50 70 BZPLUS12090
Średnica : M12
Długość : 90
h1 : 75
Ø otworu mm : 12
SW : 19
tfix : 5
Lf : 50
tinst : 70
M12 100 75 12 19 15 60 70 BZPLUS12100
Średnica : M12
Długość : 100
h1 : 75
Ø otworu mm : 12
SW : 19
tfix : 15
Lf : 60
tinst : 70
M12 115 75 12 19 32 75 70 BZPLUS12115
Średnica : M12
Długość : 115
h1 : 75
Ø otworu mm : 12
SW : 19
tfix : 32
Lf : 75
tinst : 70
M12 135 75 12 19 50 95 70 BZPLUS12135
Średnica : M12
Długość : 135
h1 : 75
Ø otworu mm : 12
SW : 19
tfix : 50
Lf : 95
tinst : 70
M12 165 75 12 19 80 125 70 BZPLUS12165
Średnica : M12
Długość : 165
h1 : 75
Ø otworu mm : 12
SW : 19
tfix : 80
Lf : 125
tinst : 70
M12 175 75 12 19 90 135 70 BZPLUS12175
Średnica : M12
Długość : 175
h1 : 75
Ø otworu mm : 12
SW : 19
tfix : 90
Lf : 135
tinst : 70
M12 185 75 12 19 100 145 70 BZPLUS12185
Średnica : M12
Długość : 185
h1 : 75
Ø otworu mm : 12
SW : 19
tfix : 100
Lf : 145
tinst : 70
M16 115 100 16 24 5 65 130 BZPLUS16115
Średnica : M16
Długość : 115
h1 : 100
Ø otworu mm : 16
SW : 24
tfix : 5
Lf : 65
tinst : 130
M16 125 100 16 24 15 75 130 BZPLUS16125
Średnica : M16
Długość : 125
h1 : 100
Ø otworu mm : 16
SW : 24
tfix : 15
Lf : 75
tinst : 130
M16 150 100 16 24 40 100 130 BZPLUS16150
Średnica : M16
Długość : 150
h1 : 100
Ø otworu mm : 16
SW : 24
tfix : 40
Lf : 100
tinst : 130
