Nit strukturalny hyperbolt - stal - kołnierz standardowy

HBSD

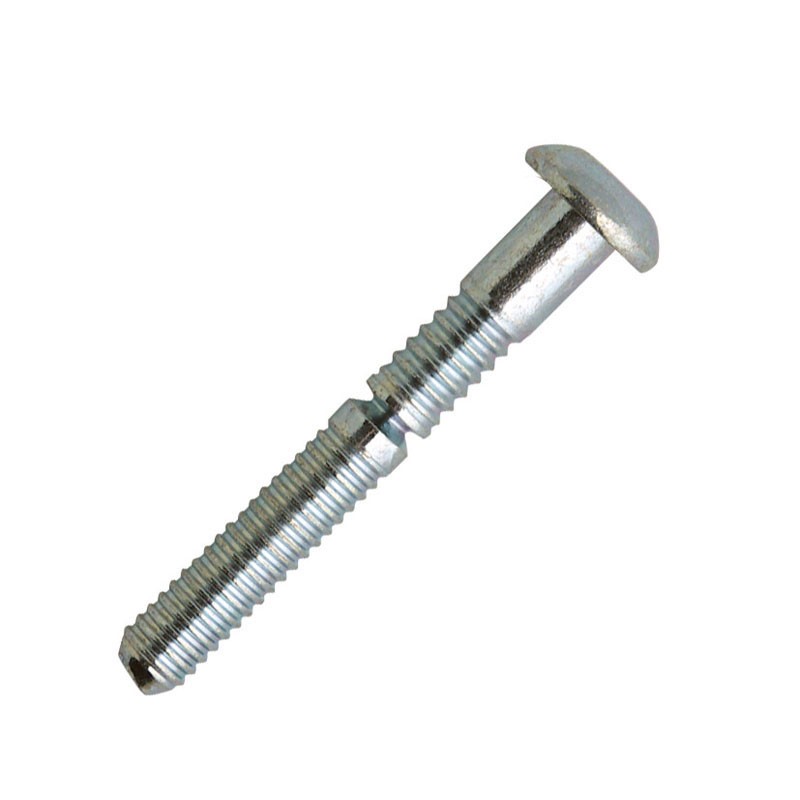

Nit HYPERBOLT składa się z kołka oraz pierścienia. Narzędzie osadza pierścień na nacięciach trzpienia lub kołka. Trzpień zrywa się przy odpowiednim zakresie.

Pobierania formacie PDF

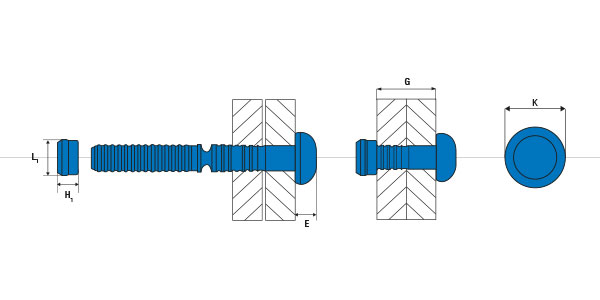

Wymiary

Informacje techniczne

Średnica Długość Ø otworu mm Ścinanie Wyrywanie G K Symbol
Średnica Ø perçage
mm
6.4 41.78 Ø7.1 13830 11560 1.6-4.8 13.3 HBSD0802
Średnica : 6.4
Długość : 41.78
Ø otworu mm : Ø7.1
Ścinanie : 13830
Wyrywanie : 11560
G : 1.6-4.8
K : 13.3
6.4 44.96 Ø7.1 13830 11560 4.8-7.9 13.3 HBSD0804
Średnica : 6.4
Długość : 44.96
Ø otworu mm : Ø7.1
Ścinanie : 13830
Wyrywanie : 11560
G : 4.8-7.9
K : 13.3
6.4 48.13 Ø7.1 13830 11560 7.9-11.1 13.3 HBSD0806
Średnica : 6.4
Długość : 48.13
Ø otworu mm : Ø7.1
Ścinanie : 13830
Wyrywanie : 11560
G : 7.9-11.1
K : 13.3
6.4 51.31 Ø7.1 13830 11560 11.1-14.3 13.3 HBSD0808
Średnica : 6.4
Długość : 51.31
Ø otworu mm : Ø7.1
Ścinanie : 13830
Wyrywanie : 11560
G : 11.1-14.3
K : 13.3
6.4 54.48 Ø7.1 13830 11560 14.3-17.5 13.3 HBSD0810
Średnica : 6.4
Długość : 54.48
Ø otworu mm : Ø7.1
Ścinanie : 13830
Wyrywanie : 11560
G : 14.3-17.5
K : 13.3
6.4 BAGUE HBSD-08
Średnica : 6.4
Długość : BAGUE
Ø otworu mm :
Ścinanie :
Wyrywanie :
G :
K :
8.0 54.86 Ø9.1 21430 17730 6.4-12.7 16.7 HBSD1006
Średnica : 8.0
Długość : 54.86
Ø otworu mm : Ø9.1
Ścinanie : 21430
Wyrywanie : 17730
G : 6.4-12.7
K : 16.7
8.0 61.21 Ø9.1 21430 17730 12.7-19.0 16.7 HBSD1010
Średnica : 8.0
Długość : 61.21
Ø otworu mm : Ø9.1
Ścinanie : 21430
Wyrywanie : 17730
G : 12.7-19.0
K : 16.7
8.0 BAGUE HBSD-10
Średnica : 8.0
Długość : BAGUE
Ø otworu mm :
Ścinanie :
Wyrywanie :
G :
K :
9.6 57.05 Ø10.7 30960 25510 3.2-9.5 19.9 HBSD1204
Średnica : 9.6
Długość : 57.05
Ø otworu mm : Ø10.7
Ścinanie : 30960
Wyrywanie : 25510
G : 3.2-9.5
K : 19.9
9.6 60.22 Ø10.7 30960 25510 6.4-12.7 19.9 HBSD1206
Średnica : 9.6
Długość : 60.22
Ø otworu mm : Ø10.7
Ścinanie : 30960
Wyrywanie : 25510
G : 6.4-12.7
K : 19.9
9.6 66.57 Ø10.7 30960 25510 12.7-19.0 19.9 HBSD1210
Średnica : 9.6
Długość : 66.57
Ø otworu mm : Ø10.7
Ścinanie : 30960
Wyrywanie : 25510
G : 12.7-19.0
K : 19.9
9.6 BAGUE HBSD-12
Średnica : 9.6
Długość : BAGUE
Ø otworu mm :
Ścinanie :
Wyrywanie :
G :
K :
