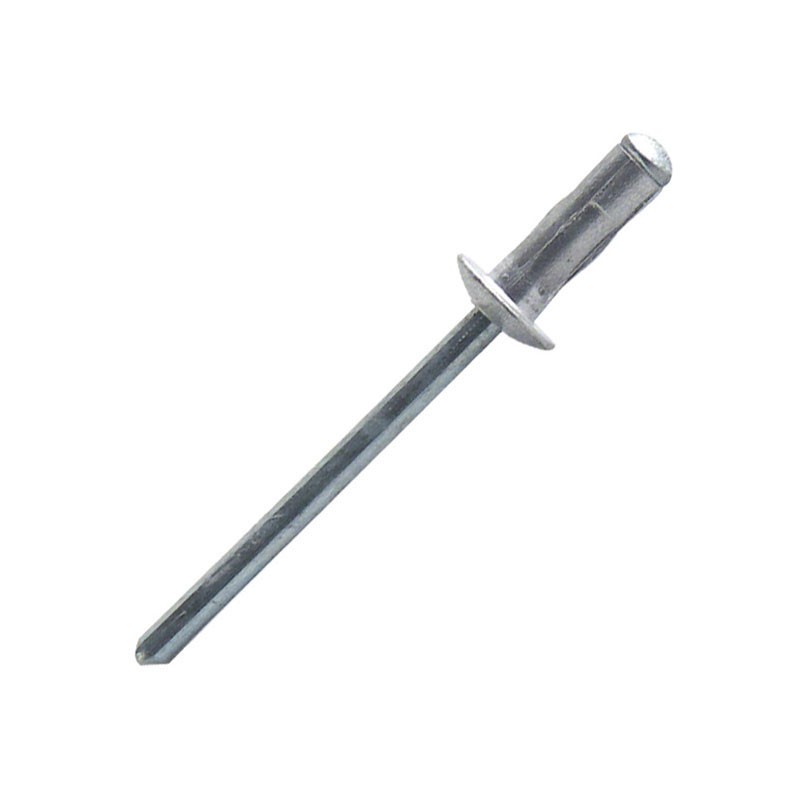

Nit multigrip - aluminium/stal - kołnierz standardowy

Nit multi-grip: Podczas nitowania następuje podwójne spęczenie części nitującej. Zdolność mocowania jest znacznie większa niż w przypadku standardowego nitu, co pozwala zmniejszyć liczbę zapasów na magazynie. Montaż miękkich materiałów jest możliwy dzięki dużej deformacji utworzonej przez nit.

Kołnierz standardowy: Nadaje się do większości zastosowań.

Pobierania formacie PDF

Wymiary

Informacje techniczne

Średnica L Ścinanie Ø otworu mm Wyrywanie G K Symbol
Średnica Ø perçage
mm
3,2 6,0 680 3.3 980 1.0-4.0 6.0 UD3206
Średnica : 3,2
L : 6,0
Ścinanie : 680
Ø otworu mm : 3.3
Wyrywanie : 980
G : 1.0-4.0
K : 6.0
3,2 8,0 680 3.3 980 1.0-5.0 6.0 UD3208
Średnica : 3,2
L : 8,0
Ścinanie : 680
Ø otworu mm : 3.3
Wyrywanie : 980
G : 1.0-5.0
K : 6.0
3,2 9,5 680 3.3 980 2.5-7.0 6.0 UD3210
Średnica : 3,2
L : 9,5
Ścinanie : 680
Ø otworu mm : 3.3
Wyrywanie : 980
G : 2.5-7.0
K : 6.0
3,2 12,7 680 3.3 980 4.5-9.0 6.0 UD3212
Średnica : 3,2
L : 12,7
Ścinanie : 680
Ø otworu mm : 3.3
Wyrywanie : 980
G : 4.5-9.0
K : 6.0
4,0 6,0 1?150 4.1 1?600 1.0-3.5 6.0 UD4006
Średnica : 4,0
L : 6,0
Ścinanie : 1?150
Ø otworu mm : 4.1
Wyrywanie : 1?600
G : 1.0-3.5
K : 6.0
4,0 9,5 1?150 4.1 1?600 1.5-6.5 6.0 UD4010
Średnica : 4,0
L : 9,5
Ścinanie : 1?150
Ø otworu mm : 4.1
Wyrywanie : 1?600
G : 1.5-6.5
K : 6.0
4,0 12,7 1?150 4.1 1?600 4.5-9.0 6.0 UD4012
Średnica : 4,0
L : 12,7
Ścinanie : 1?150
Ø otworu mm : 4.1
Wyrywanie : 1?600
G : 4.5-9.0
K : 6.0
4,0 17,0 1?150 4.1 1?600 8.5-13.0 6.0 UD4016
Średnica : 4,0
L : 17,0
Ścinanie : 1?150
Ø otworu mm : 4.1
Wyrywanie : 1?600
G : 8.5-13.0
K : 6.0
4,8 10,3 1?500 4.9 2?350 1.0-6.0 9.5 UD4810
Średnica : 4,8
L : 10,3
Ścinanie : 1?500
Ø otworu mm : 4.9
Wyrywanie : 2?350
G : 1.0-6.0
K : 9.5
4,8 12,0 1?500 4.9 2?350 2.0-8.0 9.5 UD4812
Średnica : 4,8
L : 12,0
Ścinanie : 1?500
Ø otworu mm : 4.9
Wyrywanie : 2?350
G : 2.0-8.0
K : 9.5
4,8 15,1 1?500 4.9 2?350 5.0-10.5 9.5 UD4815
Średnica : 4,8
L : 15,1
Ścinanie : 1?500
Ø otworu mm : 4.9
Wyrywanie : 2?350
G : 5.0-10.5
K : 9.5
4,8 17,0 1?500 4.9 2?350 7.0-12.0 9.5 UD4816
Średnica : 4,8
L : 17,0
Ścinanie : 1?500
Ø otworu mm : 4.9
Wyrywanie : 2?350
G : 7.0-12.0
K : 9.5
4,8 20,0 1?500 4.9 2?350 10.0-16.0 9.5 UD4820
Średnica : 4,8
L : 20,0
Ścinanie : 1?500
Ø otworu mm : 4.9
Wyrywanie : 2?350
G : 10.0-16.0
K : 9.5
4,8 24,8 1?500 4.9 2?350 12.5-20.0 9.5 UD4825
Średnica : 4,8
L : 24,8
Ścinanie : 1?500
Ø otworu mm : 4.9
Wyrywanie : 2?350
G : 12.5-20.0
K : 9.5
4,8 30,0 1?500 4.9 2?350 16.5-24.0 9.5 UD4830
Średnica : 4,8
L : 30,0
Ścinanie : 1?500
Ø otworu mm : 4.9
Wyrywanie : 2?350
G : 16.5-24.0
K : 9.5
