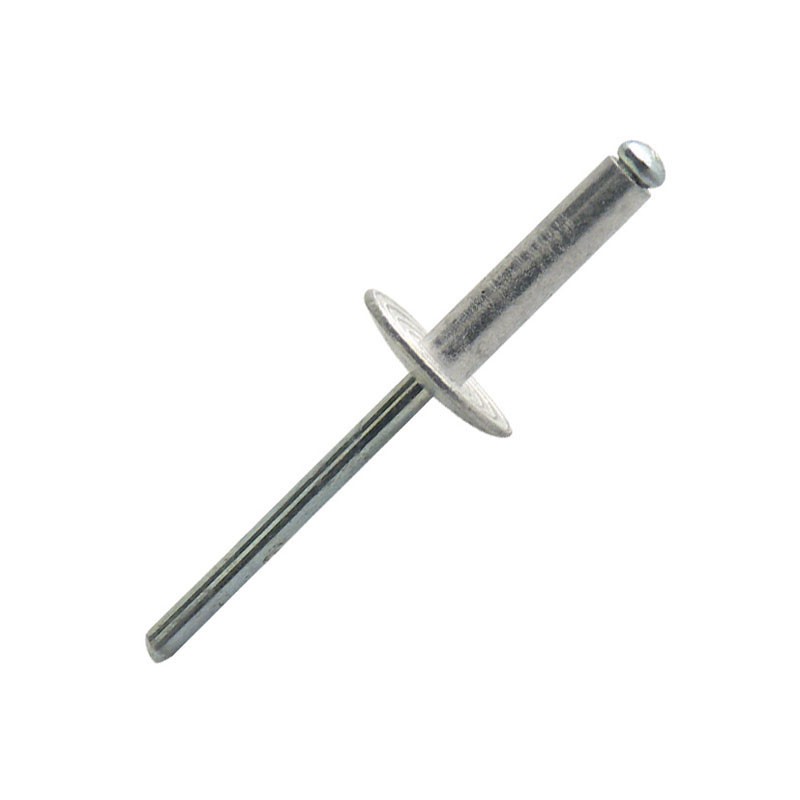

Nit zrywalny standardowy - aluminium/stal - kołnierz extra powiększony
Nit standardowy: Podczas nitowania główka deformuje część nitującą tworząc spęcznienie poza łączonymi elementami.
Kołnierz powiększony: Umożliwia montaż miękkich materiałów, takich jak plastik lub drewno, metal....
Wymiary
Informacje techniczne
| Średnica | L | G | Ścinanie | K | Ø otworu mm | Wyrywanie | Symbol | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica | Ø perçage mm |
|||||||||||||||||||
| 3,2 | 6,0 | 1.0-3.5 | 760 | 9.5 | 3.3 | 980 | ASX3206 | |||||||||||||
|
Średnica : 3,2 L : 6,0 G : 1.0-3.5 Ścinanie : 760 K : 9.5 Ø otworu mm : 3.3 Wyrywanie : 980 |
||||||||||||||||||||
| 3,2 | 8,0 | 3.5-5.0 | 760 | 9.5 | 3.3 | 980 | ASX3208 | |||||||||||||
|
Średnica : 3,2 L : 8,0 G : 3.5-5.0 Ścinanie : 760 K : 9.5 Ø otworu mm : 3.3 Wyrywanie : 980 |
||||||||||||||||||||
| 3,2 | 10,0 | 5.0-7.0 | 760 | 9.5 | 3.3 | 980 | ASX3210 | |||||||||||||
|
Średnica : 3,2 L : 10,0 G : 5.0-7.0 Ścinanie : 760 K : 9.5 Ø otworu mm : 3.3 Wyrywanie : 980 |
||||||||||||||||||||
| 3,2 | 12,0 | 7.0-9.0 | 760 | 9.5 | 3.3 | 980 | ASX3212 | |||||||||||||
|
Średnica : 3,2 L : 12,0 G : 7.0-9.0 Ścinanie : 760 K : 9.5 Ø otworu mm : 3.3 Wyrywanie : 980 |
||||||||||||||||||||
| 3,2 | 14,0 | 9.0-11.0 | 760 | 9.5 | 3.3 | 980 | ASX3214 | |||||||||||||
|
Średnica : 3,2 L : 14,0 G : 9.0-11.0 Ścinanie : 760 K : 9.5 Ø otworu mm : 3.3 Wyrywanie : 980 |
||||||||||||||||||||
| 4,0 | 8,0 | 3.0-5.0 | 1?080 | 12.0 | 4.0 | 1?580 | ASX4008 | |||||||||||||
|
Średnica : 4,0 L : 8,0 G : 3.0-5.0 Ścinanie : 1?080 K : 12.0 Ø otworu mm : 4.0 Wyrywanie : 1?580 |
||||||||||||||||||||
| 4,0 | 10,0 | 5.0-6.5 | 1?080 | 12.0 | 4.0 | 1?580 | ASX4010 | |||||||||||||
|
Średnica : 4,0 L : 10,0 G : 5.0-6.5 Ścinanie : 1?080 K : 12.0 Ø otworu mm : 4.0 Wyrywanie : 1?580 |
||||||||||||||||||||
| 4,0 | 12,0 | 6.5-8.5 | 1?080 | 12.0 | 4.0 | 1?580 | ASX4012 | |||||||||||||
|
Średnica : 4,0 L : 12,0 G : 6.5-8.5 Ścinanie : 1?080 K : 12.0 Ø otworu mm : 4.0 Wyrywanie : 1?580 |
||||||||||||||||||||
| 4,0 | 14,0 | 9.0-10.5 | 1?080 | 12.0 | 4.0 | 1?580 | ASX4014 | |||||||||||||
|
Średnica : 4,0 L : 14,0 G : 9.0-10.5 Ścinanie : 1?080 K : 12.0 Ø otworu mm : 4.0 Wyrywanie : 1?580 |
||||||||||||||||||||
| 4,0 | 16,0 | 10.5-12.5 | 1?080 | 12.0 | 4.0 | 1?580 | ASX4016 | |||||||||||||
|
Średnica : 4,0 L : 16,0 G : 10.5-12.5 Ścinanie : 1?080 K : 12.0 Ø otworu mm : 4.0 Wyrywanie : 1?580 |
||||||||||||||||||||
| 4,0 | 18,0 | 12.5-15.0 | 1?080 | 12.0 | 4.0 | 1?580 | ASX4018 | |||||||||||||
|
Średnica : 4,0 L : 18,0 G : 12.5-15.0 Ścinanie : 1?080 K : 12.0 Ø otworu mm : 4.0 Wyrywanie : 1?580 |
||||||||||||||||||||
| 4,0 | 20,0 | 15.0-17.0 | 1?080 | 12.0 | 4.0 | 1?580 | ASX4020 | |||||||||||||
|
Średnica : 4,0 L : 20,0 G : 15.0-17.0 Ścinanie : 1?080 K : 12.0 Ø otworu mm : 4.0 Wyrywanie : 1?580 |
||||||||||||||||||||
| 4,8 | 10,0 | 3.5-6.0 | 1?580 | 16.0 | 4.8 | 2?230 | ASX4810 | |||||||||||||
|
Średnica : 4,8 L : 10,0 G : 3.5-6.0 Ścinanie : 1?580 K : 16.0 Ø otworu mm : 4.8 Wyrywanie : 2?230 |
||||||||||||||||||||
| 4,8 | 12,0 | 6.0-8.0 | 1?580 | 16.0 | 4.8 | 2?230 | ASX4812 | |||||||||||||
|
Średnica : 4,8 L : 12,0 G : 6.0-8.0 Ścinanie : 1?580 K : 16.0 Ø otworu mm : 4.8 Wyrywanie : 2?230 |
||||||||||||||||||||
| 4,8 | 14,0 | 8.0-10.0 | 1?580 | 16.0 | 4.8 | 2?230 | ASX4814 | |||||||||||||
|
Średnica : 4,8 L : 14,0 G : 8.0-10.0 Ścinanie : 1?580 K : 16.0 Ø otworu mm : 4.8 Wyrywanie : 2?230 |
||||||||||||||||||||
| 4,8 | 16,0 | 10.0-12.0 | 1?580 | 16.0 | 4.8 | 2?230 | ASX4816 | |||||||||||||
|
Średnica : 4,8 L : 16,0 G : 10.0-12.0 Ścinanie : 1?580 K : 16.0 Ø otworu mm : 4.8 Wyrywanie : 2?230 |
||||||||||||||||||||
| 4,8 | 18,0 | 12.0-14.0 | 1?580 | 16.0 | 4.8 | 2?230 | ASX4818 | |||||||||||||
|
Średnica : 4,8 L : 18,0 G : 12.0-14.0 Ścinanie : 1?580 K : 16.0 Ø otworu mm : 4.8 Wyrywanie : 2?230 |
||||||||||||||||||||
| 4,8 | 20,0 | 14.0-16.0 | 1?580 | 16.0 | 4.8 | 2?230 | ASX4820 | |||||||||||||
|
Średnica : 4,8 L : 20,0 G : 14.0-16.0 Ścinanie : 1?580 K : 16.0 Ø otworu mm : 4.8 Wyrywanie : 2?230 |
||||||||||||||||||||
| 4,8 | 26,0 | 20.0-22.5 | 1?580 | 16.0 | 4.8 | 2?230 | ASX4826 | |||||||||||||
|
Średnica : 4,8 L : 26,0 G : 20.0-22.5 Ścinanie : 1?580 K : 16.0 Ø otworu mm : 4.8 Wyrywanie : 2?230 |
||||||||||||||||||||
| 4,8 | 30,0 | 23.0-25.0 | 1?580 | 16.0 | 4.8 | 2?230 | ASX4830 | |||||||||||||
|
Średnica : 4,8 L : 30,0 G : 23.0-25.0 Ścinanie : 1?580 K : 16.0 Ø otworu mm : 4.8 Wyrywanie : 2?230 |
||||||||||||||||||||
| 4,8 | 35,0 | 25.0-30.0 | 1?580 | 16.0 | 4.8 | 2?230 | ASX4835 | |||||||||||||
|
Średnica : 4,8 L : 35,0 G : 25.0-30.0 Ścinanie : 1?580 K : 16.0 Ø otworu mm : 4.8 Wyrywanie : 2?230 |
||||||||||||||||||||
