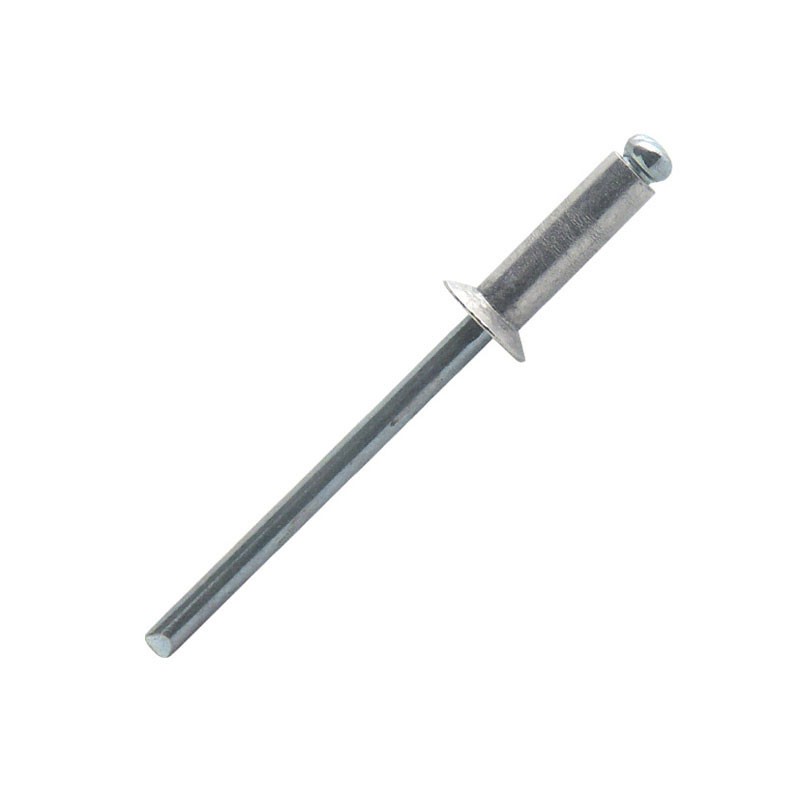

Nit zrywalny standardowy - aluminium/stal - kołnierz stożkowy 120°
Nit standardowy: Podczas nitowania główka deformuje część nitującą tworząc spęcznienie poza łączonymi elementami.
Kołnierz stożkowy: Zapewnia doskonałe estetyczne wykończenie dzięki pełnej integracji z wykończeniem.

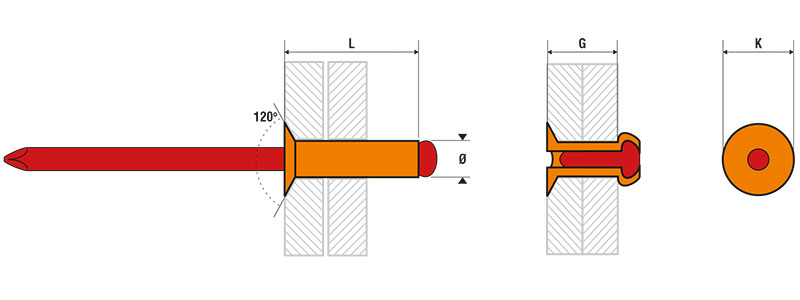

Wymiary
Informacje techniczne
| Średnica | L | Ścinanie | Ø otworu mm | Wyrywanie | G | K | Symbol | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica | Ø perçage mm |
|||||||||||||||||||||||||||
| 2,4 | 10,0 | 314 | 2.5 | 353 | 6.0-8.0 | 5.0 | ASK2410 | |||||||||||||||||||||
|
Średnica : 2,4 L : 10,0 Ścinanie : 314 Ø otworu mm : 2.5 Wyrywanie : 353 G : 6.0-8.0 K : 5.0 |
||||||||||||||||||||||||||||
| 3,0 | 6,0 | 620 | 3.1 | 810 | 1.5-3.5 | 6.0 | ASK3006 | |||||||||||||||||||||
|
Średnica : 3,0 L : 6,0 Ścinanie : 620 Ø otworu mm : 3.1 Wyrywanie : 810 G : 1.5-3.5 K : 6.0 |
||||||||||||||||||||||||||||
| 3,0 | 8,0 | 620 | 3.1 | 810 | 3.5-5.5 | 6.0 | ASK3008 | |||||||||||||||||||||
|
Średnica : 3,0 L : 8,0 Ścinanie : 620 Ø otworu mm : 3.1 Wyrywanie : 810 G : 3.5-5.5 K : 6.0 |
||||||||||||||||||||||||||||
| 3,0 | 10,0 | 620 | 3.1 | 810 | 5.5-7.0 | 6.0 | ASK3010 | |||||||||||||||||||||
|
Średnica : 3,0 L : 10,0 Ścinanie : 620 Ø otworu mm : 3.1 Wyrywanie : 810 G : 5.5-7.0 K : 6.0 |
||||||||||||||||||||||||||||
| 3,0 | 12,0 | 620 | 3.1 | 810 | 7.0-9.0 | 6.0 | ASK3012 | |||||||||||||||||||||
|
Średnica : 3,0 L : 12,0 Ścinanie : 620 Ø otworu mm : 3.1 Wyrywanie : 810 G : 7.0-9.0 K : 6.0 |
||||||||||||||||||||||||||||
| 3,2 | 6,0 | 760 | 3.3 | 980 | 1.5-3.5 | 6.0 | ASK3206 | |||||||||||||||||||||
|
Średnica : 3,2 L : 6,0 Ścinanie : 760 Ø otworu mm : 3.3 Wyrywanie : 980 G : 1.5-3.5 K : 6.0 |
||||||||||||||||||||||||||||
| 3,2 | 8,0 | 760 | 3.3 | 980 | 3.5-5.0 | 6.0 | ASK3208 | |||||||||||||||||||||
|
Średnica : 3,2 L : 8,0 Ścinanie : 760 Ø otworu mm : 3.3 Wyrywanie : 980 G : 3.5-5.0 K : 6.0 |
||||||||||||||||||||||||||||
| 3,2 | 10,0 | 760 | 3.3 | 980 | 5.0-7.0 | 6.0 | ASK3210 | |||||||||||||||||||||
|
Średnica : 3,2 L : 10,0 Ścinanie : 760 Ø otworu mm : 3.3 Wyrywanie : 980 G : 5.0-7.0 K : 6.0 |
||||||||||||||||||||||||||||
| 3,2 | 12,0 | 760 | 3.3 | 980 | 7.0-9.0 | 6.0 | ASK3212 | |||||||||||||||||||||
|
Średnica : 3,2 L : 12,0 Ścinanie : 760 Ø otworu mm : 3.3 Wyrywanie : 980 G : 7.0-9.0 K : 6.0 |
||||||||||||||||||||||||||||
| 3,2 | 14,0 | 760 | 3.3 | 980 | 9.0-10.5 | 6.0 | ASK3214 | |||||||||||||||||||||
|
Średnica : 3,2 L : 14,0 Ścinanie : 760 Ø otworu mm : 3.3 Wyrywanie : 980 G : 9.0-10.5 K : 6.0 |
||||||||||||||||||||||||||||
| 3,2 | 16,0 | 760 | 3.3 | 980 | 10.5-13.0 | 6.0 | ASK3216 | |||||||||||||||||||||
|
Średnica : 3,2 L : 16,0 Ścinanie : 760 Ø otworu mm : 3.3 Wyrywanie : 980 G : 10.5-13.0 K : 6.0 |
||||||||||||||||||||||||||||
| 4,0 | 6,0 | 1?080 | 4.1 | 1?580 | 1.5-3.0 | 7.5 | ASK4006 | |||||||||||||||||||||
|
Średnica : 4,0 L : 6,0 Ścinanie : 1?080 Ø otworu mm : 4.1 Wyrywanie : 1?580 G : 1.5-3.0 K : 7.5 |
||||||||||||||||||||||||||||
| 4,0 | 8,0 | 1?080 | 4.1 | 1?580 | 3.0-5.0 | 7.5 | ASK4008 | |||||||||||||||||||||
|
Średnica : 4,0 L : 8,0 Ścinanie : 1?080 Ø otworu mm : 4.1 Wyrywanie : 1?580 G : 3.0-5.0 K : 7.5 |
||||||||||||||||||||||||||||
| 4,0 | 10,0 | 1?080 | 4.1 | 1?580 | 5.0-6.5 | 7.5 | ASK4010 | |||||||||||||||||||||
|
Średnica : 4,0 L : 10,0 Ścinanie : 1?080 Ø otworu mm : 4.1 Wyrywanie : 1?580 G : 5.0-6.5 K : 7.5 |
||||||||||||||||||||||||||||
| 4,0 | 12,0 | 1?080 | 4.1 | 1?580 | 6.5-8.5 | 7.5 | ASK4012 | |||||||||||||||||||||
|
Średnica : 4,0 L : 12,0 Ścinanie : 1?080 Ø otworu mm : 4.1 Wyrywanie : 1?580 G : 6.5-8.5 K : 7.5 |
||||||||||||||||||||||||||||
| 4,0 | 16,0 | 1?080 | 4.1 | 1?580 | 10.5-12.5 | 7.5 | ASK4016 | |||||||||||||||||||||
|
Średnica : 4,0 L : 16,0 Ścinanie : 1?080 Ø otworu mm : 4.1 Wyrywanie : 1?580 G : 10.5-12.5 K : 7.5 |
||||||||||||||||||||||||||||
| 4,0 | 18,0 | 1?080 | 4.1 | 1?580 | 12.5-14.5 | 7.5 | ASK4018 | |||||||||||||||||||||
|
Średnica : 4,0 L : 18,0 Ścinanie : 1?080 Ø otworu mm : 4.1 Wyrywanie : 1?580 G : 12.5-14.5 K : 7.5 |
||||||||||||||||||||||||||||
| 4,0 | 20,0 | 1?080 | 4.1 | 1?580 | 14.5-16.5 | 7.5 | ASK4020 | |||||||||||||||||||||
|
Średnica : 4,0 L : 20,0 Ścinanie : 1?080 Ø otworu mm : 4.1 Wyrywanie : 1?580 G : 14.5-16.5 K : 7.5 |
||||||||||||||||||||||||||||
| 4,8 | 8,0 | 1?580 | 4.9 | 2?230 | 2.0-4.5 | 9.0 | ASK4808 | |||||||||||||||||||||
|
Średnica : 4,8 L : 8,0 Ścinanie : 1?580 Ø otworu mm : 4.9 Wyrywanie : 2?230 G : 2.0-4.5 K : 9.0 |
||||||||||||||||||||||||||||
| 4,8 | 10,0 | 1?580 | 4.9 | 2?230 | 4.5-6.0 | 9.0 | ASK4810 | |||||||||||||||||||||
|
Średnica : 4,8 L : 10,0 Ścinanie : 1?580 Ø otworu mm : 4.9 Wyrywanie : 2?230 G : 4.5-6.0 K : 9.0 |
||||||||||||||||||||||||||||
| 4,8 | 12,0 | 1?580 | 4.9 | 2?230 | 6.0-8.0 | 9.0 | ASK4812 | |||||||||||||||||||||
|
Średnica : 4,8 L : 12,0 Ścinanie : 1?580 Ø otworu mm : 4.9 Wyrywanie : 2?230 G : 6.0-8.0 K : 9.0 |
||||||||||||||||||||||||||||
| 4,8 | 14,0 | 1?580 | 4.9 | 2?230 | 8.0-10.0 | 9.0 | ASK4814 | |||||||||||||||||||||
|
Średnica : 4,8 L : 14,0 Ścinanie : 1?580 Ø otworu mm : 4.9 Wyrywanie : 2?230 G : 8.0-10.0 K : 9.0 |
||||||||||||||||||||||||||||
| 4,8 | 16,0 | 1?580 | 4.9 | 2?230 | 10.0-12.0 | 9.0 | ASK4816 | |||||||||||||||||||||
|
Średnica : 4,8 L : 16,0 Ścinanie : 1?580 Ø otworu mm : 4.9 Wyrywanie : 2?230 G : 10.0-12.0 K : 9.0 |
||||||||||||||||||||||||||||
| 4,8 | 18,0 | 1?580 | 4.9 | 2?230 | 12.0-14.0 | 9.0 | ASK4818 | |||||||||||||||||||||
|
Średnica : 4,8 L : 18,0 Ścinanie : 1?580 Ø otworu mm : 4.9 Wyrywanie : 2?230 G : 12.0-14.0 K : 9.0 |
||||||||||||||||||||||||||||
| 4,8 | 20,0 | 1?580 | 4.9 | 2?230 | 14.0-16.0 | 9.0 | ASK4820 | |||||||||||||||||||||
|
Średnica : 4,8 L : 20,0 Ścinanie : 1?580 Ø otworu mm : 4.9 Wyrywanie : 2?230 G : 14.0-16.0 K : 9.0 |
||||||||||||||||||||||||||||
| 4,8 | 25,0 | 1?580 | 4.9 | 2?230 | 16.0-21.0 | 9.0 | ASK4825 | |||||||||||||||||||||
|
Średnica : 4,8 L : 25,0 Ścinanie : 1?580 Ø otworu mm : 4.9 Wyrywanie : 2?230 G : 16.0-21.0 K : 9.0 |
||||||||||||||||||||||||||||
| 4,8 | 30,0 | 1?580 | 4.9 | 2?230 | 21.0-25.0 | 9.0 | ASK4830 | |||||||||||||||||||||
|
Średnica : 4,8 L : 30,0 Ścinanie : 1?580 Ø otworu mm : 4.9 Wyrywanie : 2?230 G : 21.0-25.0 K : 9.0 |
||||||||||||||||||||||||||||
| 4,8 | 35,0 | 1?580 | 4.9 | 2?230 | 25.0-30.0 | 9.0 | ASK4835 | |||||||||||||||||||||
|
Średnica : 4,8 L : 35,0 Ścinanie : 1?580 Ø otworu mm : 4.9 Wyrywanie : 2?230 G : 25.0-30.0 K : 9.0 |
||||||||||||||||||||||||||||
| 2,4 | 6,0 | ASK2406 | ||||||||||||||||||||||||||
|
Średnica : 2,4 L : 6,0 Ścinanie : Ø otworu mm : Wyrywanie : G : K : |
||||||||||||||||||||||||||||
