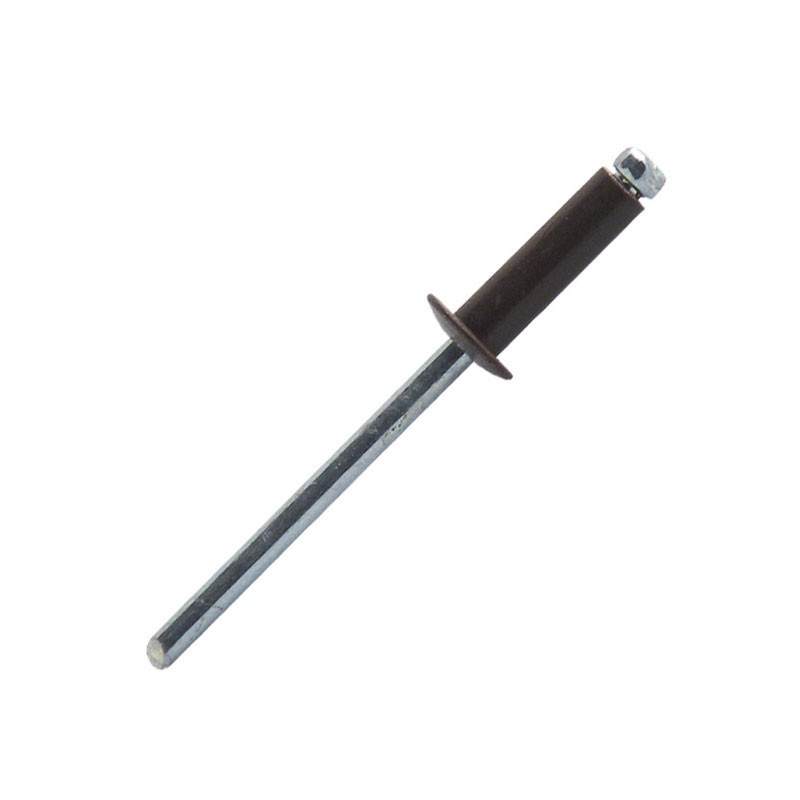

Nit zrywalny standardowy - aluminium/stal - kołnierz standardowy - RAL8014
Nit standardowy: Podczas nitowania główka deformuje część nitującą tworząc spęcznienie poza łączonymi elementami.
Kołnierz standardowy: Jest to najbardziej rozpowszechniony kształt kołnierza. Nadaje się do większości zastosowań.
Wymiary
Informacje techniczne
| Średnica | L | Ø otworu mm | Ścinanie | Wyrywanie | G | K | Symbol | |
|---|---|---|---|---|---|---|---|---|
| Średnica | Ø perçage mm |
|||||||
| 4,0 | 8,0 | 4.1 | 1080 | 1580 | 3.0-5.0 | 8.0 | ABRD4008 | |
|
Średnica : 4,0 L : 8,0 Ø otworu mm : 4.1 Ścinanie : 1080 Wyrywanie : 1580 G : 3.0-5.0 K : 8.0 |
||||||||
| 4,0 | 10,0 | 4.1 | 1080 | 1580 | 5.0-6.5 | 8.0 | ABRD4010 | |
|
Średnica : 4,0 L : 10,0 Ø otworu mm : 4.1 Ścinanie : 1080 Wyrywanie : 1580 G : 5.0-6.5 K : 8.0 |
||||||||
| 4,0 | 12,0 | 4.1 | 1080 | 1580 | 6.5-8.5 | 8.0 | ABRD4012 | |
|
Średnica : 4,0 L : 12,0 Ø otworu mm : 4.1 Ścinanie : 1080 Wyrywanie : 1580 G : 6.5-8.5 K : 8.0 |
||||||||
| 4,8 | 12,0 | 4.8 | 1580 | 2230 | 6.0-8.0 | 9.5 | ABRD4812 | |
|
Średnica : 4,8 L : 12,0 Ø otworu mm : 4.8 Ścinanie : 1580 Wyrywanie : 2230 G : 6.0-8.0 K : 9.5 |
||||||||
| 4,8 | 16,0 | 4.8 | 1580 | 2230 | 10.0-12.0 | 9.5 | ABRD4816 | |
|
Średnica : 4,8 L : 16,0 Ø otworu mm : 4.8 Ścinanie : 1580 Wyrywanie : 2230 G : 10.0-12.0 K : 9.5 |
||||||||
