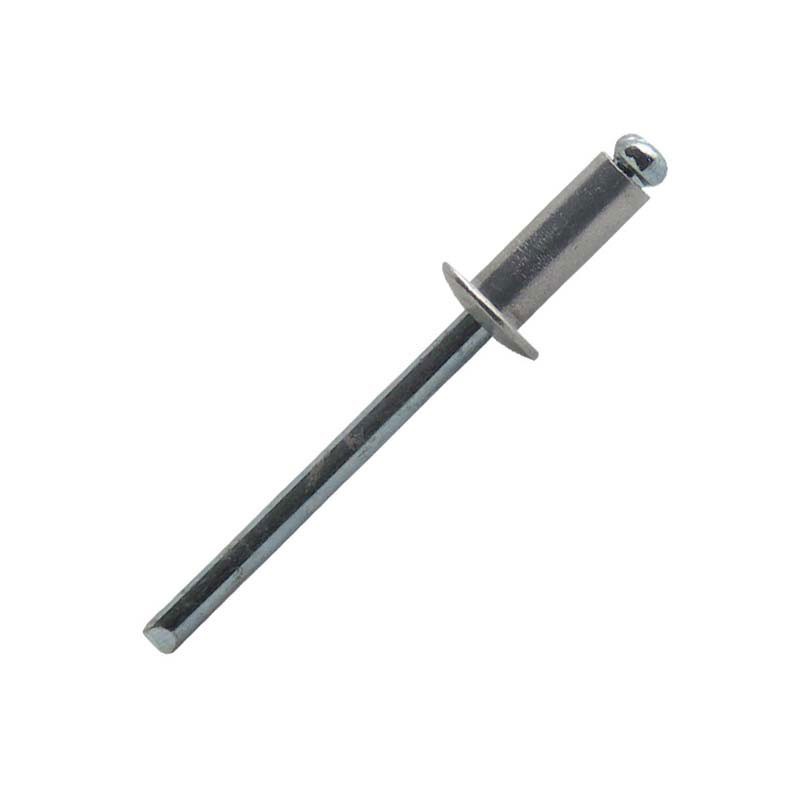

Nit zrywalny standardowy - aluminium/stal - kołnierz standardowy

Nit standardowy: Podczas nitowania główka deformuje część nitującą tworząc spęcznienie poza łączonymi elementami.

Kołnierz standardowy: Jest to najbardziej rozpowszechniony kształt kołnierza. Nadaje się do większości zastosowań.

Pobierania formacie PDF

Wymiary

Informacje techniczne

Średnica L Ścinanie Ø otworu mm Wyrywanie G K Symbol
Średnica Ø perçage
mm
2,4 4,0 314 2,5 353 0.5-2.0 5.0 ASD2404
Średnica : 2,4
L : 4,0
Ścinanie : 314
Ø otworu mm : 2,5
Wyrywanie : 353
G : 0.5-2.0
K : 5.0
2,4 6,0 314 2,5 353 2.0-4.0 5.0 ASD2406
Średnica : 2,4
L : 6,0
Ścinanie : 314
Ø otworu mm : 2,5
Wyrywanie : 353
G : 2.0-4.0
K : 5.0
2,4 8,0 314 2,5 353 4.0-6.0 5.0 ASD2408
Średnica : 2,4
L : 8,0
Ścinanie : 314
Ø otworu mm : 2,5
Wyrywanie : 353
G : 4.0-6.0
K : 5.0
2,4 10,0 314 2,5 353 6.0-8.0 5.0 ASD2410
Średnica : 2,4
L : 10,0
Ścinanie : 314
Ø otworu mm : 2,5
Wyrywanie : 353
G : 6.0-8.0
K : 5.0
2,4 12,0 314 2,5 353 8.0-10.0 5.0 ASD2412
Średnica : 2,4
L : 12,0
Ścinanie : 314
Ø otworu mm : 2,5
Wyrywanie : 353
G : 8.0-10.0
K : 5.0
3,0 4,0 620 3,1 810 0.5-1.5 6.5 ASD3004
Średnica : 3,0
L : 4,0
Ścinanie : 620
Ø otworu mm : 3,1
Wyrywanie : 810
G : 0.5-1.5
K : 6.5
3,0 6,0 620 3,1 810 1.5-3.5 6.5 ASD3006
Średnica : 3,0
L : 6,0
Ścinanie : 620
Ø otworu mm : 3,1
Wyrywanie : 810
G : 1.5-3.5
K : 6.5
3,0 8,0 620 3,1 810 3.5-5.5 6.5 ASD3008
Średnica : 3,0
L : 8,0
Ścinanie : 620
Ø otworu mm : 3,1
Wyrywanie : 810
G : 3.5-5.5
K : 6.5
3,0 10,0 620 3,1 810 5.5-7.0 6.5 ASD3010
Średnica : 3,0
L : 10,0
Ścinanie : 620
Ø otworu mm : 3,1
Wyrywanie : 810
G : 5.5-7.0
K : 6.5
3,0 12,0 620 3,1 810 7.0-9.0 6.5 ASD3012
Średnica : 3,0
L : 12,0
Ścinanie : 620
Ø otworu mm : 3,1
Wyrywanie : 810
G : 7.0-9.0
K : 6.5
3,0 14,0 620 3,1 810 9.0-11.0 6.5 ASD3014
Średnica : 3,0
L : 14,0
Ścinanie : 620
Ø otworu mm : 3,1
Wyrywanie : 810
G : 9.0-11.0
K : 6.5
3,0 16,0 620 3,1 810 11.0-13.0 6.5 ASD3016
Średnica : 3,0
L : 16,0
Ścinanie : 620
Ø otworu mm : 3,1
Wyrywanie : 810
G : 11.0-13.0
K : 6.5
3,0 18,0 620 3,1 810 13.0-15.0 6.5 ASD3018
Średnica : 3,0
L : 18,0
Ścinanie : 620
Ø otworu mm : 3,1
Wyrywanie : 810
G : 13.0-15.0
K : 6.5
3,0 20,0 620 3,1 810 15.0-17.0 6.5 ASD3020
Średnica : 3,0
L : 20,0
Ścinanie : 620
Ø otworu mm : 3,1
Wyrywanie : 810
G : 15.0-17.0
K : 6.5
3,2 6,0 760 3,3 980 1.5-3.5 6.5 ASD3206
Średnica : 3,2
L : 6,0
Ścinanie : 760
Ø otworu mm : 3,3
Wyrywanie : 980
G : 1.5-3.5
K : 6.5
3,2 8,0 760 3,3 980 3.5-5.5 6.5 ASD3208
Średnica : 3,2
L : 8,0
Ścinanie : 760
Ø otworu mm : 3,3
Wyrywanie : 980
G : 3.5-5.5
K : 6.5
3,2 10,0 760 3,3 980 5.5-7.0 6.5 ASD3210
Średnica : 3,2
L : 10,0
Ścinanie : 760
Ø otworu mm : 3,3
Wyrywanie : 980
G : 5.5-7.0
K : 6.5
3,2 12,0 760 3,3 980 7.0-9.0 6.5 ASD3212
Średnica : 3,2
L : 12,0
Ścinanie : 760
Ø otworu mm : 3,3
Wyrywanie : 980
G : 7.0-9.0
K : 6.5
3,2 14,0 760 3,3 980 9.0-11.0 6.5 ASD3214
Średnica : 3,2
L : 14,0
Ścinanie : 760
Ø otworu mm : 3,3
Wyrywanie : 980
G : 9.0-11.0
K : 6.5
3,2 16,0 760 3,3 980 11.0-13.0 6.5 ASD3216
Średnica : 3,2
L : 16,0
Ścinanie : 760
Ø otworu mm : 3,3
Wyrywanie : 980
G : 11.0-13.0
K : 6.5
3,2 18,0 760 3,3 980 13.0-15.0 6.5 ASD3218
Średnica : 3,2
L : 18,0
Ścinanie : 760
Ø otworu mm : 3,3
Wyrywanie : 980
G : 13.0-15.0
K : 6.5
3,2 20,0 760 3,3 980 15.0-17.0 6.5 ASD3220
Średnica : 3,2
L : 20,0
Ścinanie : 760
Ø otworu mm : 3,3
Wyrywanie : 980
G : 15.0-17.0
K : 6.5
3,2 25,0 760 3,3 980 17.0-22.0 6.5 ASD3225
Średnica : 3,2
L : 25,0
Ścinanie : 760
Ø otworu mm : 3,3
Wyrywanie : 980
G : 17.0-22.0
K : 6.5
4,0 6,0 1200 4,1 1600 1.0-3.0 8.0 ASD4006
Średnica : 4,0
L : 6,0
Ścinanie : 1200
Ø otworu mm : 4,1
Wyrywanie : 1600
G : 1.0-3.0
K : 8.0
4,0 8,0 1200 4,1 1600 3.0-5.0 8.0 ASD4008
Średnica : 4,0
L : 8,0
Ścinanie : 1200
Ø otworu mm : 4,1
Wyrywanie : 1600
G : 3.0-5.0
K : 8.0
4,0 10,0 1200 4,1 1600 5.0-6.5 8.0 ASD4010
Średnica : 4,0
L : 10,0
Ścinanie : 1200
Ø otworu mm : 4,1
Wyrywanie : 1600
G : 5.0-6.5
K : 8.0
4,0 12,0 1200 4,1 1600 6.5-8.5 8.0 ASD4012
Średnica : 4,0
L : 12,0
Ścinanie : 1200
Ø otworu mm : 4,1
Wyrywanie : 1600
G : 6.5-8.5
K : 8.0
4,0 14,0 1200 4,1 1600 8.5-10.5 8.0 ASD4014
Średnica : 4,0
L : 14,0
Ścinanie : 1200
Ø otworu mm : 4,1
Wyrywanie : 1600
G : 8.5-10.5
K : 8.0
4,0 16,0 1200 4,1 1600 10.5-12.5 8.0 ASD4016
Średnica : 4,0
L : 16,0
Ścinanie : 1200
Ø otworu mm : 4,1
Wyrywanie : 1600
G : 10.5-12.5
K : 8.0
4,0 18,0 1200 4,1 1600 12.5-14.5 8.0 ASD4018
Średnica : 4,0
L : 18,0
Ścinanie : 1200
Ø otworu mm : 4,1
Wyrywanie : 1600
G : 12.5-14.5
K : 8.0
4,0 20,0 1200 4,1 1600 14.5-16.5 8.0 ASD4020
Średnica : 4,0
L : 20,0
Ścinanie : 1200
Ø otworu mm : 4,1
Wyrywanie : 1600
G : 14.5-16.5
K : 8.0
4,0 23,0 1200 4,1 1600 16.5-19.0 8.0 ASD4023
Średnica : 4,0
L : 23,0
Ścinanie : 1200
Ø otworu mm : 4,1
Wyrywanie : 1600
G : 16.5-19.0
K : 8.0
4,0 25,0 1200 4,1 1600 19.0-21.5 8.0 ASD4025
Średnica : 4,0
L : 25,0
Ścinanie : 1200
Ø otworu mm : 4,1
Wyrywanie : 1600
G : 19.0-21.5
K : 8.0
4,0 30,0 1200 4,1 1600 21.5-26.0 8.0 ASD4030
Średnica : 4,0
L : 30,0
Ścinanie : 1200
Ø otworu mm : 4,1
Wyrywanie : 1600
G : 21.5-26.0
K : 8.0
4,0 35,0 1690 4,1 2230 26.0-30.0 9.5 ASD4035
Średnica : 4,0
L : 35,0
Ścinanie : 1690
Ø otworu mm : 4,1
Wyrywanie : 2230
G : 26.0-30.0
K : 9.5
4,8 6,0 1690 4,9 2230 1.0-3.0 9.5 ASD4806
Średnica : 4,8
L : 6,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 1.0-3.0
K : 9.5
4,8 8,0 1690 4,9 2230 3.0-4.5 9.5 ASD4808
Średnica : 4,8
L : 8,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 3.0-4.5
K : 9.5
4,8 10,0 1690 4,9 2230 4.5-6.0 9.5 ASD4810
Średnica : 4,8
L : 10,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 4.5-6.0
K : 9.5
4,8 12,0 1690 4,9 2230 6.0-8.0 9.5 ASD4812
Średnica : 4,8
L : 12,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 6.0-8.0
K : 9.5
4,8 14,0 1690 4,9 2230 8.0-10.0 9.5 ASD4814
Średnica : 4,8
L : 14,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 8.0-10.0
K : 9.5
4,8 16,0 1690 4,9 2230 10.0-12.0 9.5 ASD4816
Średnica : 4,8
L : 16,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 10.0-12.0
K : 9.5
4,8 18,0 1690 4,9 2230 12.0-14.0 9.5 ASD4818
Średnica : 4,8
L : 18,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 12.0-14.0
K : 9.5
4,8 20,0 1690 4,9 2230 14.0-16.0 9.5 ASD4820
Średnica : 4,8
L : 20,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 14.0-16.0
K : 9.5
4,8 22,0 1690 4,9 2230 16.0-18.0 9.5 ASD4822
Średnica : 4,8
L : 22,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 16.0-18.0
K : 9.5
4,8 25,0 1690 4,9 2230 18.0-21.0 9.5 ASD4825
Średnica : 4,8
L : 25,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 18.0-21.0
K : 9.5
4,8 30,0 1690 4,9 2230 21.0-25.0 9.5 ASD4830
Średnica : 4,8
L : 30,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 21.0-25.0
K : 9.5
4,8 35,0 1690 4,9 2230 25.0-30.0 9.5 ASD4835
Średnica : 4,8
L : 35,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 25.0-30.0
K : 9.5
4,8 40,0 1690 4,9 2230 30.0-35.0 9.5 ASD4840
Średnica : 4,8
L : 40,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 30.0-35.0
K : 9.5
4,8 45,0 1690 4,9 2230 35.0-40.0 9.5 ASD4845
Średnica : 4,8
L : 45,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 35.0-40.0
K : 9.5
4,8 50,0 1690 4,9 2230 40.0-45.0 9.5 ASD4850
Średnica : 4,8
L : 50,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 40.0-45.0
K : 9.5
4,8 60,0 1690 4,9 2230 45.0-55.0 9.5 ASD4860
Średnica : 4,8
L : 60,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 45.0-55.0
K : 9.5
4,8 70,0 1690 4,9 2230 55.0-65.0 9.5 ASD4870
Średnica : 4,8
L : 70,0
Ścinanie : 1690
Ø otworu mm : 4,9
Wyrywanie : 2230
G : 55.0-65.0
K : 9.5
4,8 80,0 3000 4,9 3900 65.0-75.0 12.0 ASD4880
Średnica : 4,8
L : 80,0
Ścinanie : 3000
Ø otworu mm : 4,9
Wyrywanie : 3900
G : 65.0-75.0
K : 12.0
6,0 8,0 3000 6,1 3900 2.0-4.0 12.0 ASD6008
Średnica : 6,0
L : 8,0
Ścinanie : 3000
Ø otworu mm : 6,1
Wyrywanie : 3900
G : 2.0-4.0
K : 12.0
6,0 10,0 3000 6,1 3900 4.0-6.0 12.0 ASD6010
Średnica : 6,0
L : 10,0
Ścinanie : 3000
Ø otworu mm : 6,1
Wyrywanie : 3900
G : 4.0-6.0
K : 12.0
6,0 12,0 2400 6,1 3600 6.0-8.0 12.0 ASD6012
Średnica : 6,0
L : 12,0
Ścinanie : 2400
Ø otworu mm : 6,1
Wyrywanie : 3600
G : 6.0-8.0
K : 12.0
6,0 16,0 3000 6,1 3900 9.0-11.0 12.0 ASD6016
Średnica : 6,0
L : 16,0
Ścinanie : 3000
Ø otworu mm : 6,1
Wyrywanie : 3900
G : 9.0-11.0
K : 12.0
6,0 18,0 3000 6,1 3900 11.0-13.0 12.0 ASD6018
Średnica : 6,0
L : 18,0
Ścinanie : 3000
Ø otworu mm : 6,1
Wyrywanie : 3900
G : 11.0-13.0
K : 12.0
6,0 22,0 2400 6,1 3600 13.0-16.0 12.0 ASD6022
Średnica : 6,0
L : 22,0
Ścinanie : 2400
Ø otworu mm : 6,1
Wyrywanie : 3600
G : 13.0-16.0
K : 12.0
6,0 26,0 3000 6,1 3900 16.0-20.0 12.0 ASD6026
Średnica : 6,0
L : 26,0
Ścinanie : 3000
Ø otworu mm : 6,1
Wyrywanie : 3900
G : 16.0-20.0
K : 12.0
6,0 30,0 3000 6,1 3900 20.0-24.0 12.0 ASD6030
Średnica : 6,0
L : 30,0
Ścinanie : 3000
Ø otworu mm : 6,1
Wyrywanie : 3900
G : 20.0-24.0
K : 12.0
6,0 35,0 3000 6,1 3900 24.0-29.0 12.0 ASD6035
Średnica : 6,0
L : 35,0
Ścinanie : 3000
Ø otworu mm : 6,1
Wyrywanie : 3900
G : 24.0-29.0
K : 12.0
6,4 10,0 3120 6,5 4090 2.0-5.0 12.7 ASD6410
Średnica : 6,4
L : 10,0
Ścinanie : 3120
Ø otworu mm : 6,5
Wyrywanie : 4090
G : 2.0-5.0
K : 12.7
6,4 12,0 3120 6,5 4090 4.0-6.0 12.7 ASD6412
Średnica : 6,4
L : 12,0
Ścinanie : 3120
Ø otworu mm : 6,5
Wyrywanie : 4090
G : 4.0-6.0
K : 12.7
6,4 15,0 3120 6,5 4090 6.0-9.0 12.7 ASD6415
Średnica : 6,4
L : 15,0
Ścinanie : 3120
Ø otworu mm : 6,5
Wyrywanie : 4090
G : 6.0-9.0
K : 12.7
6,4 18,0 3120 6,5 4090 9.0-13.0 12.7 ASD6418
Średnica : 6,4
L : 18,0
Ścinanie : 3120
Ø otworu mm : 6,5
Wyrywanie : 4090
G : 9.0-13.0
K : 12.7
6,4 22,0 3120 6,5 4090 13.0-16.0 12.7 ASD6422
Średnica : 6,4
L : 22,0
Ścinanie : 3120
Ø otworu mm : 6,5
Wyrywanie : 4090
G : 13.0-16.0
K : 12.7
6,4 26,0 3120 6,5 4090 16.0-20.0 12.7 ASD6426
Średnica : 6,4
L : 26,0
Ścinanie : 3120
Ø otworu mm : 6,5
Wyrywanie : 4090
G : 16.0-20.0
K : 12.7
6,4 30,0 3120 6,5 4090 20.0-24.0 12.7 ASD6430
Średnica : 6,4
L : 30,0
Ścinanie : 3120
Ø otworu mm : 6,5
Wyrywanie : 4090
G : 20.0-24.0
K : 12.7
6,4 35,0 3120 6,5 4090 24.0-30.0 12.7 ASD6435
Średnica : 6,4
L : 35,0
Ścinanie : 3120
Ø otworu mm : 6,5
Wyrywanie : 4090
G : 24.0-30.0
K : 12.7
6,4 40,0 3120 6,5 4090 30.0-35.0 12.7 ASD6440
Średnica : 6,4
L : 40,0
Ścinanie : 3120
Ø otworu mm : 6,5
Wyrywanie : 4090
G : 30.0-35.0
K : 12.7
