Nit strukturalny rozkładany t-lock - aluminium/stal - kołnierz standardowy

Nit strukturalny rozkładany t-lock - aluminium/stal - kołnierz standardowy

Nit T-LOCK jest nitem, który otwiera się na trzy części w momencie montażu. Umożliwia montaż profili materiałów kompozytowych. Główka trzpienia osadza się wewnątrz części nitującej przez co zwiększa się wytrzymałość na ścinanie.

Pobierania formacie PDF

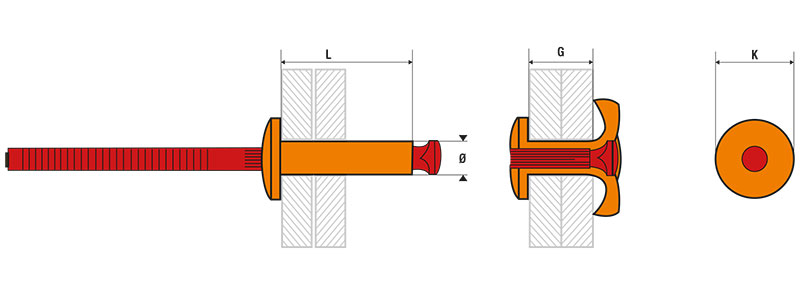

Wymiary

Informacje techniczne

Średnica L G K Ścinanie Ø otworu mm Wyrywanie Symbol
Średnica Ø perçage
mm
6,4 12,0 1.6-3.2 12.8 6670 6.8 4445 TLD6412
Średnica : 6,4
L : 12,0
G : 1.6-3.2
K : 12.8
Ścinanie : 6670
Ø otworu mm : 6.8
Wyrywanie : 4445
6,4 16,8 6.4-7.9 12.8 6670 6.8 4445 TLD6416
Średnica : 6,4
L : 16,8
G : 6.4-7.9
K : 12.8
Ścinanie : 6670
Ø otworu mm : 6.8
Wyrywanie : 4445
6,4 18,3 8.0-9.5 12.8 6670 6.8 4445 TLD6418
Średnica : 6,4
L : 18,3
G : 8.0-9.5
K : 12.8
Ścinanie : 6670
Ø otworu mm : 6.8
Wyrywanie : 4445
6,4 20,0 9.6-11.1 12.8 6670 6.8 4445 TLD6420
Średnica : 6,4
L : 20,0
G : 9.6-11.1
K : 12.8
Ścinanie : 6670
Ø otworu mm : 6.8
Wyrywanie : 4445
6,4 24,5 13.2-16.0 12.8 6670 6.8 4445 TLD6425
Średnica : 6,4
L : 24,5
G : 13.2-16.0
K : 12.8
Ścinanie : 6670
Ø otworu mm : 6.8
Wyrywanie : 4445
