Nit strukturalny hyperiv - stal nierdzewna a2/stal nierdzewna a2 - kołnierz standardowy

HPTD

Nit HYPERIV jest nitem zamkniętym podwójnie. Na końcu trzpienia poza łączonymi materiałami podczas zaciągania tworzy się wytrzymałe szczelne zamknięcie bez ich uszkadzania. Radełkowany trzpień nitu posiada dwa poziomy, które sprawiają, że nit jest bardzo stabilny.

Pobierania formacie PDF

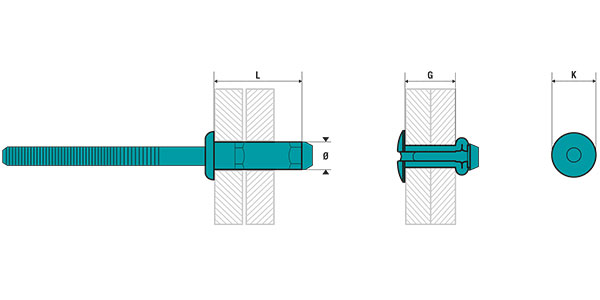

Wymiary

Informacje techniczne

Średnica L Ø otworu mm Ścinanie Wyrywanie G K Symbol
Średnica Ø perçage
mm
3.2 7.0 3.4 1600 1600 1.0-3.0 6.0 HPTD32070
Średnica : 3.2
L : 7.0
Ø otworu mm : 3.4
Ścinanie : 1600
Wyrywanie : 1600
G : 1.0-3.0
K : 6.0
3.2 9.0 3.4 1600 1600 3.0-5.0 6.0 HPTD32090
Średnica : 3.2
L : 9.0
Ø otworu mm : 3.4
Ścinanie : 1600
Wyrywanie : 1600
G : 3.0-5.0
K : 6.0
3.2 3.4 1600 1600 5.0-7.0 6.0 HPTD32110
Średnica : 3.2
L :
Ø otworu mm : 3.4
Ścinanie : 1600
Wyrywanie : 1600
G : 5.0-7.0
K : 6.0
4.0 4.2 2800 2800 1.0-3.0 7.8 HPTD40080
Średnica : 4.0
L :
Ø otworu mm : 4.2
Ścinanie : 2800
Wyrywanie : 2800
G : 1.0-3.0
K : 7.8
4.0 4.2 2800 2800 3.0-5.0 7.8 HPTD40100
Średnica : 4.0
L :
Ø otworu mm : 4.2
Ścinanie : 2800
Wyrywanie : 2800
G : 3.0-5.0
K : 7.8
4.0 4.2 2800 2800 5.0-7.0 7.8 HPTD40120
Średnica : 4.0
L :
Ø otworu mm : 4.2
Ścinanie : 2800
Wyrywanie : 2800
G : 5.0-7.0
K : 7.8
4.8 4.8 5200 4800 1.5-3.5 9.3 HPTD48095
Średnica : 4.8
L :
Ø otworu mm : 4.8
Ścinanie : 5200
Wyrywanie : 4800
G : 1.5-3.5
K : 9.3
4.8 4.8 5200 4800 3.5-6.0 9.3 HPTD48120
Średnica : 4.8
L :
Ø otworu mm : 4.8
Ścinanie : 5200
Wyrywanie : 4800
G : 3.5-6.0
K : 9.3
4.8 4.8 5200 4800 6.0-8.5 9.3 HPTD48145
Średnica : 4.8
L :
Ø otworu mm : 4.8
Ścinanie : 5200
Wyrywanie : 4800
G : 6.0-8.5
K : 9.3
4.8 4.8 5200 4800 7.0-10.0 9.3 HPTD48200
Średnica : 4.8
L :
Ø otworu mm : 4.8
Ścinanie : 5200
Wyrywanie : 4800
G : 7.0-10.0
K : 9.3
6.4 6.4 14000 8500 2.8-4.8 13.4 HPTD64100
Średnica : 6.4
L :
Ø otworu mm : 6.4
Ścinanie : 14000
Wyrywanie : 8500
G : 2.8-4.8
K : 13.4
6.4 6.4 14000 8500 4.8-6.8 13.4 HPTD64120
Średnica : 6.4
L :
Ø otworu mm : 6.4
Ścinanie : 14000
Wyrywanie : 8500
G : 4.8-6.8
K : 13.4
6.4 6.4 14000 8500 6.8-8.8 13.4 HPTD64140
Średnica : 6.4
L :
Ø otworu mm : 6.4
Ścinanie : 14000
Wyrywanie : 8500
G : 6.8-8.8
K : 13.4
6.4 16.5 6.4 14000 8500 8.8-10.8 13.4 HPTD64160
Średnica : 6.4
L : 16.5
Ø otworu mm : 6.4
Ścinanie : 14000
Wyrywanie : 8500
G : 8.8-10.8
K : 13.4
6.4 18.5 6.4 14000 8500 10.8-12.8 13.4 HPTD64180
Średnica : 6.4
L : 18.5
Ø otworu mm : 6.4
Ścinanie : 14000
Wyrywanie : 8500
G : 10.8-12.8
K : 13.4
6.4 6.4 14000 8500 11.0-14.5 13.4 HPTD64200
Średnica : 6.4
L :
Ø otworu mm : 6.4
Ścinanie : 14000
Wyrywanie : 8500
G : 11.0-14.5
K : 13.4
