Nit strukturalny hyperiv - stal/stal - kołnierz stożkowy 120°

Nit HYPERIV jest nitem zamkniętym podwójnie. Na końcu trzpienia poza łączonymi materiałami podczas zaciągania tworzy się wytrzymałe szczelne zamknięcie bez ich uszkadzania. Radełkowany trzpień nitu posiada dwa poziomy, które sprawiają, że nit jest bardzo stabilny.

Pobierania formacie PDF

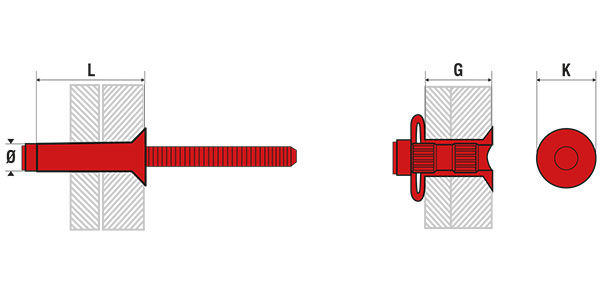

Wymiary

Informacje techniczne

Średnica Długość Ø otworu mm Ścinanie Wyrywanie G K Symbol
Średnica Ø perçage
mm
4.8 20.0 5.0 3600 3300 11.0-13.0 8.5 HPSK48200
Średnica : 4.8
Długość : 20.0
Ø otworu mm : 5.0
Ścinanie : 3600
Wyrywanie : 3300
G : 11.0-13.0
K : 8.5
6.4 11.0 6.8 10500 8000 3.8-5.8 10.0 HPSK64110
Średnica : 6.4
Długość : 11.0
Ø otworu mm : 6.8
Ścinanie : 10500
Wyrywanie : 8000
G : 3.8-5.8
K : 10.0
6.4 13.0 6.8 10500 8000 5.8-7.8 10.0 HPSK64130
Średnica : 6.4
Długość : 13.0
Ø otworu mm : 6.8
Ścinanie : 10500
Wyrywanie : 8000
G : 5.8-7.8
K : 10.0
6.4 15.0 6.8 10500 8000 7.8-9.8 10.0 HPSK64150
Średnica : 6.4
Długość : 15.0
Ø otworu mm : 6.8
Ścinanie : 10500
Wyrywanie : 8000
G : 7.8-9.8
K : 10.0
6.4 17.0 6.8 10500 8000 9.8-11.8 10.0 HPSK64170
Średnica : 6.4
Długość : 17.0
Ø otworu mm : 6.8
Ścinanie : 10500
Wyrywanie : 8000
G : 9.8-11.8
K : 10.0
6.4 19.0 6.8 10500 8000 11.8-13.8 10.0 HPSK64190
Średnica : 6.4
Długość : 19.0
Ø otworu mm : 6.8
Ścinanie : 10500
Wyrywanie : 8000
G : 11.8-13.8
K : 10.0
