Nit triform - aluminium/aluminium - kołnierz standardowy
Nit WED: Nit zrywalny, który podczas montażu odkształca się na trzy części. Szczególnie polecany do miękkich materiałów, duża powierzchnia styku zapewnia optymalne mocowanie i doskonałą odporność na wibracje. Wstępnie zamontowana podkładka uszczelniająca.
Kołnierz standardowy: Jest to najbardziej rozpowszechniony kształt kołnierza. Nadaje się do większości zastosowań.

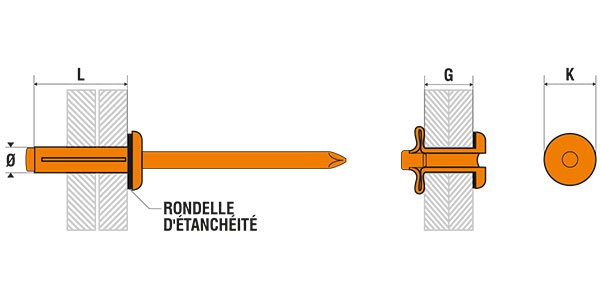

Wymiary
Informacje techniczne
| Średnica | Długość | G | K | Ścinanie | Ø otworu mm | Wyrywanie | Symbol | |
|---|---|---|---|---|---|---|---|---|
| Średnica | Ø perçage mm |
|||||||
| 5.2 | 17.5 | 0.5-4.8 | 11.7 | 3290 | Ø5.4 | 2040 | WED5217 | |
|
Średnica : 5.2 Długość : 17.5 G : 0.5-4.8 K : 11.7 Ścinanie : 3290 Ø otworu mm : Ø5.4 Wyrywanie : 2040 |
||||||||
| 5.2 | 19.1 | 1.5-6.4 | 11.7 | 3290 | Ø5.4 | 2040 | WED5219 | |
|
Średnica : 5.2 Długość : 19.1 G : 1.5-6.4 K : 11.7 Ścinanie : 3290 Ø otworu mm : Ø5.4 Wyrywanie : 2040 |
||||||||
| 5.2 | 22.2 | 4.8-9.5 | 11.7 | 3290 | Ø5.4 | 2040 | WED5222 | |
|
Średnica : 5.2 Długość : 22.2 G : 4.8-9.5 K : 11.7 Ścinanie : 3290 Ø otworu mm : Ø5.4 Wyrywanie : 2040 |
||||||||
| 5.2 | 25.4 | 7.9-12.7 | 11.7 | 3290 | Ø5.4 | 2040 | WED5225 | |
|
Średnica : 5.2 Długość : 25.4 G : 7.9-12.7 K : 11.7 Ścinanie : 3290 Ø otworu mm : Ø5.4 Wyrywanie : 2040 |
||||||||
| 5.2 | 28.6 | 11.1-15.9 | 11.7 | 3290 | Ø5.4 | 2040 | WED5229 | |
|
Średnica : 5.2 Długość : 28.6 G : 11.1-15.9 K : 11.7 Ścinanie : 3290 Ø otworu mm : Ø5.4 Wyrywanie : 2040 |
||||||||
| 5.2 | 31.8 | 14.3-19.1 | 11.7 | 3290 | Ø5.4 | 2040 | WED5232 | |
|
Średnica : 5.2 Długość : 31.8 G : 14.3-19.1 K : 11.7 Ścinanie : 3290 Ø otworu mm : Ø5.4 Wyrywanie : 2040 |
||||||||
| 7.7 | 27.7 | 1.1-9.5 | 19.0 | 6650 | Ø7.8 | 4800 | WED7728 | |
|
Średnica : 7.7 Długość : 27.7 G : 1.1-9.5 K : 19.0 Ścinanie : 6650 Ø otworu mm : Ø7.8 Wyrywanie : 4800 |
||||||||
