Nit szczelny - aluminium/stal nierdzewna a2 - kołnierz standardowy
Nit szczelny: Główka trzpienia znajduje się wewnątrz nita. Nit jest zamknięty. Podczas montażu korpus nitu rozszerza się i wypełnia otwór wiertniczy, co pozwala podczas montażu wytrzymać ciśnienie do 35 barów.
Kołnierz standardowy: Jest to najbardziej rozpowszechniony kształt kołnierza. Nadaje się do większości zastosowań.

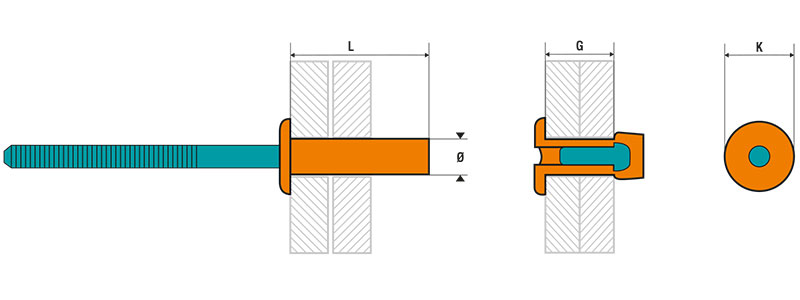

Wymiary
Informacje techniczne
| Średnica | L | G | K | Ścinanie | Ø otworu mm | Wyrywanie | Symbol | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica | Ø perçage mm |
||||||||||
| 3,2 | 6,5 | 0.5-2.0 | 6.0 | 1070 | 3.3 | 1245 | WND3206 | ||||
|
Średnica : 3,2 L : 6,5 G : 0.5-2.0 K : 6.0 Ścinanie : 1070 Ø otworu mm : 3.3 Wyrywanie : 1245 |
|||||||||||
| 3,2 | 8,0 | 2.0-3.5 | 6.0 | 1070 | 3.3 | 1245 | WND3208 | ||||
|
Średnica : 3,2 L : 8,0 G : 2.0-3.5 K : 6.0 Ścinanie : 1070 Ø otworu mm : 3.3 Wyrywanie : 1245 |
|||||||||||
| 3,2 | 9,5 | 3.5-5.0 | 6.0 | 1070 | 3.3 | 1245 | WND3209 | ||||
|
Średnica : 3,2 L : 9,5 G : 3.5-5.0 K : 6.0 Ścinanie : 1070 Ø otworu mm : 3.3 Wyrywanie : 1245 |
|||||||||||
| 3,2 | 12,7 | 6.5-8.0 | 6.0 | 1070 | 3.3 | 1245 | WND3212 | ||||
|
Średnica : 3,2 L : 12,7 G : 6.5-8.0 K : 6.0 Ścinanie : 1070 Ø otworu mm : 3.3 Wyrywanie : 1245 |
|||||||||||
| 4,0 | 8,0 | 0.5-3.5 | 8.0 | 1710 | 4.1 | 2240 | WND4008 | ||||
|
Średnica : 4,0 L : 8,0 G : 0.5-3.5 K : 8.0 Ścinanie : 1710 Ø otworu mm : 4.1 Wyrywanie : 2240 |
|||||||||||
| 4,0 | 9,5 | 3.5-5.0 | 8.0 | 1710 | 4.1 | 2240 | WND4009 | ||||
|
Średnica : 4,0 L : 9,5 G : 3.5-5.0 K : 8.0 Ścinanie : 1710 Ø otworu mm : 4.1 Wyrywanie : 2240 |
|||||||||||
| 4,0 | 12,7 | 6.5-8.0 | 8.0 | 1710 | 4.1 | 2240 | WND4012 | ||||
|
Średnica : 4,0 L : 12,7 G : 6.5-8.0 K : 8.0 Ścinanie : 1710 Ø otworu mm : 4.1 Wyrywanie : 2240 |
|||||||||||
| 4,8 | 9,5 | 3.0-4.5 | 9.5 | 2230 | 4.9 | 3070 | WND4809 | ||||
|
Średnica : 4,8 L : 9,5 G : 3.0-4.5 K : 9.5 Ścinanie : 2230 Ø otworu mm : 4.9 Wyrywanie : 3070 |
|||||||||||
| 4,8 | 12,5 | 6.0-7.5 | 9.5 | 2230 | 4.9 | 3070 | WND4812 | ||||
|
Średnica : 4,8 L : 12,5 G : 6.0-7.5 K : 9.5 Ścinanie : 2230 Ø otworu mm : 4.9 Wyrywanie : 3070 |
|||||||||||
| 4,8 | 14,0 | 7.5-9.0 | 9.5 | 2230 | 4.9 | 3070 | WND4814 | ||||
|
Średnica : 4,8 L : 14,0 G : 7.5-9.0 K : 9.5 Ścinanie : 2230 Ø otworu mm : 4.9 Wyrywanie : 3070 |
|||||||||||
| 4,8 | 16,0 | 9.0-11.0 | 9.5 | 2230 | 4.9 | 3070 | WND4816 | ||||
|
Średnica : 4,8 L : 16,0 G : 9.0-11.0 K : 9.5 Ścinanie : 2230 Ø otworu mm : 4.9 Wyrywanie : 3070 |
|||||||||||
| 4,8 | 21,0 | 13.0-16.0 | 9.5 | 2230 | 4.9 | 3070 | WND4821 | ||||
|
Średnica : 4,8 L : 21,0 G : 13.0-16.0 K : 9.5 Ścinanie : 2230 Ø otworu mm : 4.9 Wyrywanie : 3070 |
|||||||||||
