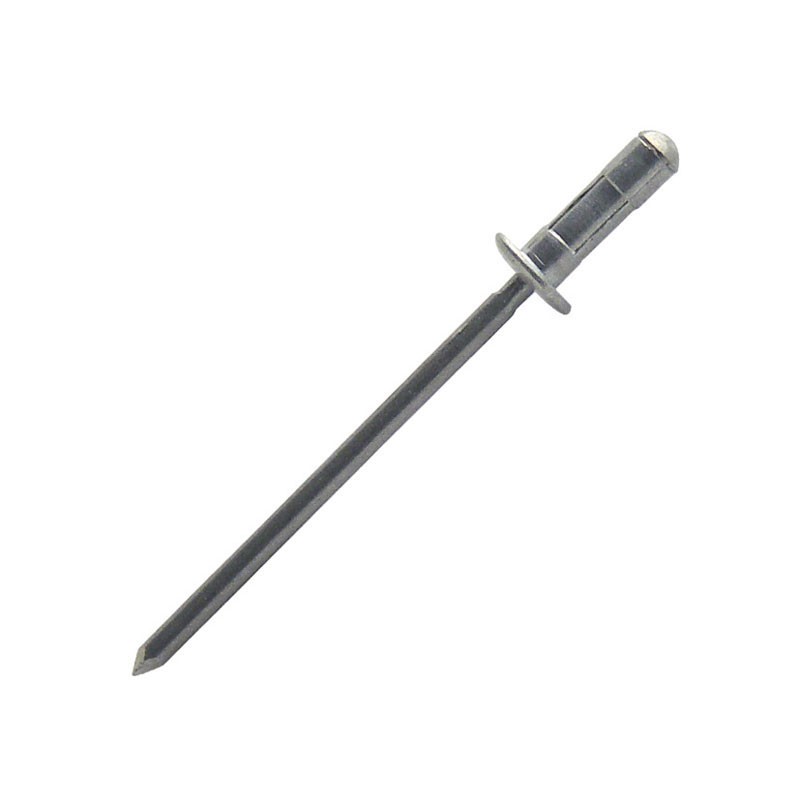

Nit multigrip - stal/stal - kołnierz standardowy
Nit multi-grip: Podczas nitowania następuje podwójne spęczenie części nitującej. Zdolność mocowania jest znacznie większa niż w przypadku standardowego nitu, co pozwala zmniejszyć liczbę zapasów na magazynie. Montaż miękkich materiałów jest możliwy dzięki dużej deformacji utworzonej przez nit.
Kołnierz standardowy: Nadaje się do większości zastosowań.

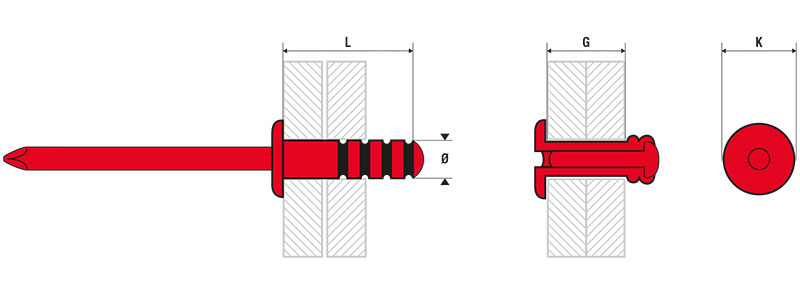

Wymiary
Informacje techniczne
| Średnica | L | G | Ścinanie | K | Ø otworu mm | Wyrywanie | Symbol | |
|---|---|---|---|---|---|---|---|---|
| Średnica | Ø perçage mm |
|||||||
| 3,2 | 9,0 | 1.1-4.0 | 1500 | 7.2 | 3.3 | 1700 | SFD3209 | |
|
Średnica : 3,2 L : 9,0 G : 1.1-4.0 Ścinanie : 1500 K : 7.2 Ø otworu mm : 3.3 Wyrywanie : 1700 |
||||||||
| 3,2 | 12,0 | 1.0-9.0 | 1500 | 7.2 | 3.3 | 1700 | SFD3213 | |
|
Średnica : 3,2 L : 12,0 G : 1.0-9.0 Ścinanie : 1500 K : 7.2 Ø otworu mm : 3.3 Wyrywanie : 1700 |
||||||||
| 4,0 | 10,8 | 1.4-4.8 | 1955 | 8.1 | 4.1 | 2350 | SFD4010 | |
|
Średnica : 4,0 L : 10,8 G : 1.4-4.8 Ścinanie : 1955 K : 8.1 Ø otworu mm : 4.1 Wyrywanie : 2350 |
||||||||
| 4,0 | 12,5 | 2.9-7.0 | 1955 | 8.1 | 4.1 | 2350 | SFD4012 | |
|
Średnica : 4,0 L : 12,5 G : 2.9-7.0 Ścinanie : 1955 K : 8.1 Ø otworu mm : 4.1 Wyrywanie : 2350 |
||||||||
| 4,8 | 10,2 | 1.4-5.0 | 3335 | 9.8 | 4.9 | 3600 | SFD4810 | |
|
Średnica : 4,8 L : 10,2 G : 1.4-5.0 Ścinanie : 3335 K : 9.8 Ø otworu mm : 4.9 Wyrywanie : 3600 |
||||||||
| 4,8 | 12,7 | 3.5-7.5 | 3335 | 9.8 | 4.9 | 3600 | SFD4812 | |
|
Średnica : 4,8 L : 12,7 G : 3.5-7.5 Ścinanie : 3335 K : 9.8 Ø otworu mm : 4.9 Wyrywanie : 3600 |
||||||||
| 4,8 | 17,5 | 7.5-12.5 | 3335 | 9.8 | 4.9 | 3600 | SFD4817 | |
|
Średnica : 4,8 L : 17,5 G : 7.5-12.5 Ścinanie : 3335 K : 9.8 Ø otworu mm : 4.9 Wyrywanie : 3600 |
||||||||
