Nit multigrip - aluminium/stal nierdzewna a2 - kołnierz standardowy
Nit multi-grip: Podczas nitowania następuje podwójne spęczenie części nitującej. Zdolność mocowania jest znacznie większa niż w przypadku standardowego nitu, co pozwala zmniejszyć liczbę zapasów na magazynie. Montaż miękkich materiałów jest możliwy dzięki dużej deformacji utworzonej przez nit.
Kołnierz standardowy: Nadaje się do większości zastosowań.

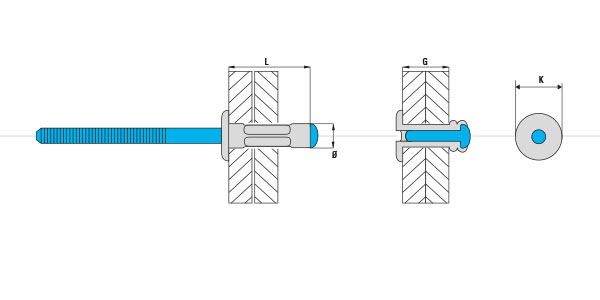

Wymiary
Informacje techniczne
| Średnica | L | G | Ścinanie | K | Ø otworu mm | Wyrywanie | Symbol | ||
|---|---|---|---|---|---|---|---|---|---|
| Średnica | Ø perçage mm |
||||||||
| 3,2 | 8,0 | 1.0-4.8 | 680 | 6.0 | 3.3 | 980 | UND3208 | ||
|
Średnica : 3,2 L : 8,0 G : 1.0-4.8 Ścinanie : 680 K : 6.0 Ø otworu mm : 3.3 Wyrywanie : 980 |
|||||||||
| 3,2 | 9,5 | 1.2-6.4 | 680 | 6.0 | 3.3 | 980 | UND3209 | ||
|
Średnica : 3,2 L : 9,5 G : 1.2-6.4 Ścinanie : 680 K : 6.0 Ø otworu mm : 3.3 Wyrywanie : 980 |
|||||||||
| 3,2 | 11,1 | 4.0-7.9 | 680 | 6.0 | 3.3 | 980 | UND3211 | ||
|
Średnica : 3,2 L : 11,1 G : 4.0-7.9 Ścinanie : 680 K : 6.0 Ø otworu mm : 3.3 Wyrywanie : 980 |
|||||||||
| 4,0 | 9,5 | 1.2-6.4 | 1150 | 8.0 | 4.1 | 1600 | UND4009 | ||
|
Średnica : 4,0 L : 9,5 G : 1.2-6.4 Ścinanie : 1150 K : 8.0 Ø otworu mm : 4.1 Wyrywanie : 1600 |
|||||||||
| 4,0 | 12,7 | 4.0-9.5 | 1150 | 8.0 | 4.1 | 1600 | UND4012 | ||
|
Średnica : 4,0 L : 12,7 G : 4.0-9.5 Ścinanie : 1150 K : 8.0 Ø otworu mm : 4.1 Wyrywanie : 1600 |
|||||||||
| 4,0 | 16,9 | 6.4-12.7 | 1150 | 8.0 | 4.1 | 1600 | UND4016 | ||
|
Średnica : 4,0 L : 16,9 G : 6.4-12.7 Ścinanie : 1150 K : 8.0 Ø otworu mm : 4.1 Wyrywanie : 1600 |
|||||||||
| 4,8 | 10,3 | 1.6-6.4 | 1500 | 9.5 | 4.9 | 2350 | UND4810 | ||
|
Średnica : 4,8 L : 10,3 G : 1.6-6.4 Ścinanie : 1500 K : 9.5 Ø otworu mm : 4.9 Wyrywanie : 2350 |
|||||||||
| 4,8 | 15,1 | 4.8-11.0 | 1500 | 9.5 | 4.9 | 2350 | UND4815 | ||
|
Średnica : 4,8 L : 15,1 G : 4.8-11.0 Ścinanie : 1500 K : 9.5 Ø otworu mm : 4.9 Wyrywanie : 2350 |
|||||||||
| 4,8 | 16,9 | 6.4-12.7 | 1500 | 9.5 | 4.9 | 2350 | UND4816 | ||
|
Średnica : 4,8 L : 16,9 G : 6.4-12.7 Ścinanie : 1500 K : 9.5 Ø otworu mm : 4.9 Wyrywanie : 2350 |
|||||||||
| 4,8 | 24,8 | 12.7-19.8 | 1500 | 9.5 | 4.9 | 2350 | UND4824 | ||
|
Średnica : 4,8 L : 24,8 G : 12.7-19.8 Ścinanie : 1500 K : 9.5 Ø otworu mm : 4.9 Wyrywanie : 2350 |
|||||||||
