Nit zrywalny standardowy - aluminium/stal nierdzewna a2 - kołnierz powiększony

Nit standardowy: Podczas nitowania główka deformuje część nitującą tworząc spęcznienie poza łączonymi elementami.

Kołnierz powiększony: Umożliwia montaż miękkich materiałów, takich jak plastik lub drewno, metal....

Pobierania formacie PDF

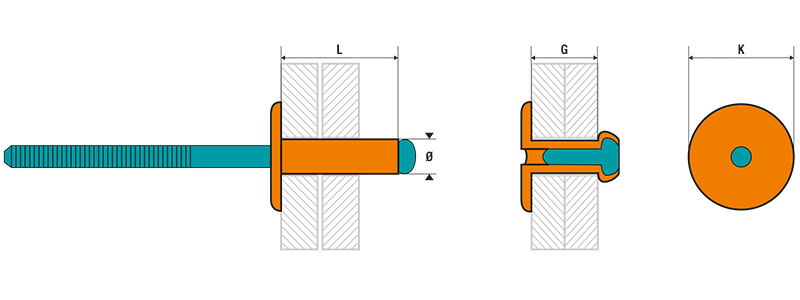

Wymiary

Informacje techniczne

Średnica L Ścinanie Ø otworu mm Wyrywanie G K Symbol
Średnica Ø perçage
mm
4,8 10,0 1?850 4.9 2?600 4.5-6.5 11.0 ANL4810-K11
Średnica : 4,8
L : 10,0
Ścinanie : 1?850
Ø otworu mm : 4.9
Wyrywanie : 2?600
G : 4.5-6.5
K : 11.0
4,8 12,0 1?850 4.9 2?600 6.5-8.5 11.0 ANL4812-K11
Średnica : 4,8
L : 12,0
Ścinanie : 1?850
Ø otworu mm : 4.9
Wyrywanie : 2?600
G : 6.5-8.5
K : 11.0
4,8 12,0 1?850 4.9 2?600 6.5-8.5 14.0 ANL4812-K14
Średnica : 4,8
L : 12,0
Ścinanie : 1?850
Ø otworu mm : 4.9
Wyrywanie : 2?600
G : 6.5-8.5
K : 14.0
4,8 12,0 2?200 4.9 2?960 6.0-8.0 11.0 ANL5012-K11
Średnica : 4,8
L : 12,0
Ścinanie : 2?200
Ø otworu mm : 4.9
Wyrywanie : 2?960
G : 6.0-8.0
K : 11.0
4,8 16,0 1?850 4.9 2?600 10.5-12.5 11.0 ANL4816-K11
Średnica : 4,8
L : 16,0
Ścinanie : 1?850
Ø otworu mm : 4.9
Wyrywanie : 2?600
G : 10.5-12.5
K : 11.0
4,8 16,0 1?850 4.9 2?600 10.5-12.5 14.0 ANL4816-K14
Średnica : 4,8
L : 16,0
Ścinanie : 1?850
Ø otworu mm : 4.9
Wyrywanie : 2?600
G : 10.5-12.5
K : 14.0
5,0 12,0 2?200 5.1 2?960 6.0-8.0 14.0 ANL5012-K14
Średnica : 5,0
L : 12,0
Ścinanie : 2?200
Ø otworu mm : 5.1
Wyrywanie : 2?960
G : 6.0-8.0
K : 14.0
5,0 16,0 2?200 5.1 2?960 10.5-12.5 11.0 ANL5016-K11
Średnica : 5,0
L : 16,0
Ścinanie : 2?200
Ø otworu mm : 5.1
Wyrywanie : 2?960
G : 10.5-12.5
K : 11.0
