Scell-it
AND
and_nit-zrywalny-standardowy-aluminium-stal-nierdzewna-a2-kolnierz-standardowy
Nit zrywalny standardowy - aluminium/stal nierdzewna a2 - kołnierz standardowy
Nit standardowy: Podczas nitowania główka deformuje część nitującą tworząc spęcznienie poza łączonymi elementami.
Kołnierz standardowy: Jest to najbardziej rozpowszechniony kształt kołnierza. Nadaje się do większości zastosowań.

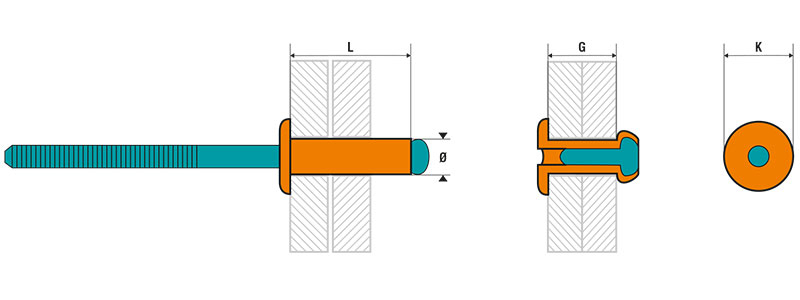

Wymiary
Informacje techniczne
| Średnica | L | G | K | Ścinanie | Ø otworu mm | Wyrywanie | Symbol | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica | Ø perçage mm |
|||||||||||||
| 3,0 | 6,0 | 1.5-3.5 | 6.5 | 680 | 3.1 | 870 | AND3006 | |||||||
|
Średnica : 3,0 L : 6,0 G : 1.5-3.5 K : 6.5 Ścinanie : 680 Ø otworu mm : 3.1 Wyrywanie : 870 |
||||||||||||||
| 3,0 | 8,0 | 3.5-5.5 | 6.5 | 680 | 3.1 | 870 | AND3008 | |||||||
|
Średnica : 3,0 L : 8,0 G : 3.5-5.5 K : 6.5 Ścinanie : 680 Ø otworu mm : 3.1 Wyrywanie : 870 |
||||||||||||||
| 3,0 | 10,0 | 5.5-7.5 | 6.5 | 680 | 3.1 | 870 | AND3010 | |||||||
|
Średnica : 3,0 L : 10,0 G : 5.5-7.5 K : 6.5 Ścinanie : 680 Ø otworu mm : 3.1 Wyrywanie : 870 |
||||||||||||||
| 3,2 | 6,0 | 1.5-3.5 | 6.5 | 760 | 3.3 | 1?100 | AND3206 | |||||||
|
Średnica : 3,2 L : 6,0 G : 1.5-3.5 K : 6.5 Ścinanie : 760 Ø otworu mm : 3.3 Wyrywanie : 1?100 |
||||||||||||||
| 3,2 | 8,0 | 3.5-5.5 | 6.5 | 760 | 3.3 | 1?100 | AND3208 | |||||||
|
Średnica : 3,2 L : 8,0 G : 3.5-5.5 K : 6.5 Ścinanie : 760 Ø otworu mm : 3.3 Wyrywanie : 1?100 |
||||||||||||||
| 3,2 | 10,0 | 5.5-7.5 | 6.5 | 760 | 3.3 | 1?100 | AND3210 | |||||||
|
Średnica : 3,2 L : 10,0 G : 5.5-7.5 K : 6.5 Ścinanie : 760 Ø otworu mm : 3.3 Wyrywanie : 1?100 |
||||||||||||||
| 3,2 | 12,0 | 7.5-9.5 | 6.5 | 760 | 3.3 | 1?100 | AND3212 | |||||||
|
Średnica : 3,2 L : 12,0 G : 7.5-9.5 K : 6.5 Ścinanie : 760 Ø otworu mm : 3.3 Wyrywanie : 1?100 |
||||||||||||||
| 4,0 | 8,0 | 3.0 - 5.0 | 8.0 | 1?250 | 4.1 | 1?800 | AND4008 | |||||||
|
Średnica : 4,0 L : 8,0 G : 3.0 - 5.0 K : 8.0 Ścinanie : 1?250 Ø otworu mm : 4.1 Wyrywanie : 1?800 |
||||||||||||||
| 4,0 | 10,0 | 5.0 - 7.0 | 8.0 | 1?250 | 4.1 | 1?800 | AND4010 | |||||||
|
Średnica : 4,0 L : 10,0 G : 5.0 - 7.0 K : 8.0 Ścinanie : 1?250 Ø otworu mm : 4.1 Wyrywanie : 1?800 |
||||||||||||||
| 4,0 | 12,0 | 7.0 - 9.0 | 8.0 | 1?250 | 4.1 | 1?800 | AND4012 | |||||||
|
Średnica : 4,0 L : 12,0 G : 7.0 - 9.0 K : 8.0 Ścinanie : 1?250 Ø otworu mm : 4.1 Wyrywanie : 1?800 |
||||||||||||||
| 4,8 | 4.5-6.5 | 9.5 | 1?850 | 4.9 | 2?600 | AND4810 | ||||||||
|
Średnica : 4,8 L : G : 4.5-6.5 K : 9.5 Ścinanie : 1?850 Ø otworu mm : 4.9 Wyrywanie : 2?600 |
||||||||||||||
| 4,8 | 6.5-8.5 | 9.5 | 1?850 | 4.9 | 2?600 | AND4812 | ||||||||
|
Średnica : 4,8 L : G : 6.5-8.5 K : 9.5 Ścinanie : 1?850 Ø otworu mm : 4.9 Wyrywanie : 2?600 |
||||||||||||||
| 4,8 | 10.5-12.5 | 9.5 | 1?850 | 4.9 | 2?600 | AND4816 | ||||||||
|
Średnica : 4,8 L : G : 10.5-12.5 K : 9.5 Ścinanie : 1?850 Ø otworu mm : 4.9 Wyrywanie : 2?600 |
||||||||||||||
| 4,8 | 14.5-16.5 | 9.5 | 1?850 | 4.9 | 2?600 | AND4820 | ||||||||
|
Średnica : 4,8 L : G : 14.5-16.5 K : 9.5 Ścinanie : 1?850 Ø otworu mm : 4.9 Wyrywanie : 2?600 |
||||||||||||||
| 5,0 | 10,0 | 4.0-6.0 | 9.5 | 2?200 | 5.1 | 2?960 | AND5010 | |||||||
|
Średnica : 5,0 L : 10,0 G : 4.0-6.0 K : 9.5 Ścinanie : 2?200 Ø otworu mm : 5.1 Wyrywanie : 2?960 |
||||||||||||||
