Nit szczelny - stal nierdzewna A4/stal nierdzewna A4 - kołnierz standardowy
Nit szczelny: Główka trzpienia znajduje się wewnątrz nita. Nit jest zamknięty. Podczas montażu korpus nitu rozszerza się i wypełnia otwór wiertniczy, co pozwala podczas montażu wytrzymać ciśnienie do 35 barów.
Kołnierz standardowy: Jest to najbardziej rozpowszechniony kształt kołnierza. Nadaje się do większości zastosowań.

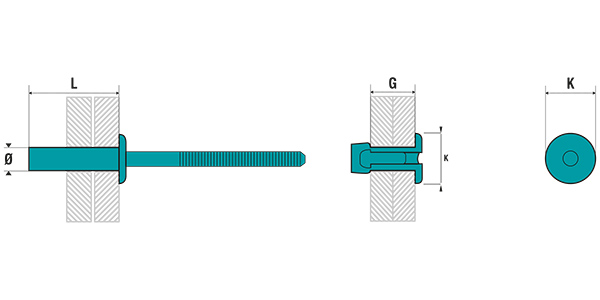

Wymiary
Informacje techniczne
| Średnica | Długość | G | K | Ścinanie | Ø otworu mm | Wyrywanie | Symbol | |
|---|---|---|---|---|---|---|---|---|
| Średnica | Ø perçage mm |
|||||||
| 3.2 | 8.0 | 1.5-3.0 | 6.0 | 2000 | 3.3 | 2200 | W4D3208 | |
|
Średnica : 3.2 Długość : 8.0 G : 1.5-3.0 K : 6.0 Ścinanie : 2000 Ø otworu mm : 3.3 Wyrywanie : 2200 |
||||||||
| 3.2 | 9.5 | 3.0-5.0 | 6.0 | 2000 | 3.3 | 2200 | W4D3209 | |
|
Średnica : 3.2 Długość : 9.5 G : 3.0-5.0 K : 6.0 Ścinanie : 2000 Ø otworu mm : 3.3 Wyrywanie : 2200 |
||||||||
| 4.0 | 9.5 | 2.5-4.5 | 8.0 | 3000 | 4.1 | 3500 | W4D4009 | |
|
Średnica : 4.0 Długość : 9.5 G : 2.5-4.5 K : 8.0 Ścinanie : 3000 Ø otworu mm : 4.1 Wyrywanie : 3500 |
||||||||
| 4.0 | 12.0 | 4.0-6.5 | 8.0 | 3000 | 4.1 | 3500 | W4D4012 | |
|
Średnica : 4.0 Długość : 12.0 G : 4.0-6.5 K : 8.0 Ścinanie : 3000 Ø otworu mm : 4.1 Wyrywanie : 3500 |
||||||||
| 4.8 | 9.5 | 2.5-4.5 | 9.5 | 4000 | 4.9 | 4400 | W4D4809 | |
|
Średnica : 4.8 Długość : 9.5 G : 2.5-4.5 K : 9.5 Ścinanie : 4000 Ø otworu mm : 4.9 Wyrywanie : 4400 |
||||||||
| 4.8 | 12.0 | 4.0-6.5 | 9.5 | 4000 | 4.9 | 4400 | W4D4812 | |
|
Średnica : 4.8 Długość : 12.0 G : 4.0-6.5 K : 9.5 Ścinanie : 4000 Ø otworu mm : 4.9 Wyrywanie : 4400 |
||||||||
