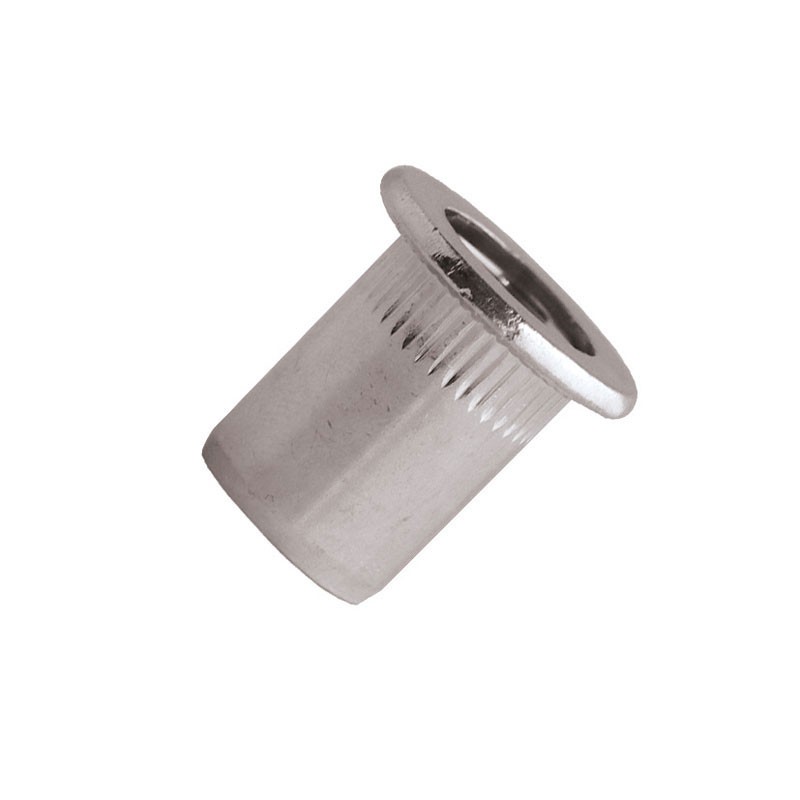

Nitonakrętki moletowane - stal nierdzewna a2 - kołnierz cylindryczny

RADEŁKOWANE Prosta instalacja, radełkowanie zapewnia stabilny montaż.

KOŁNIERZ CYLINDRYCZNY Standardowy.

INOX Wybierz swój model zgodnie zwymaganą odpornością nakorozję.

Pobierania formacie PDF

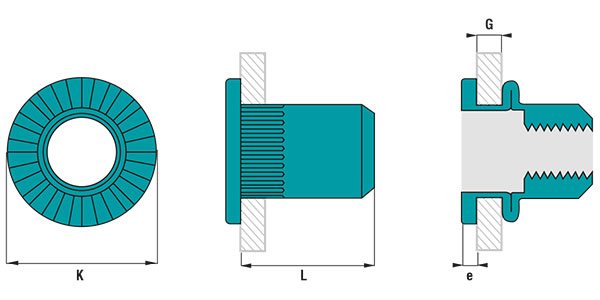

Wymiary

Informacje techniczne

Średnica L Ścinanie Ø otworu mm Wyrywanie G K Symbol
Średnica Ø perçage
mm
M3 10,9 900 5.0 3800 0.5-3.0 7 END0330
Średnica : M3
L : 10,9
Ścinanie : 900
Ø otworu mm : 5.0
Wyrywanie : 3800
G : 0.5-3.0
K : 7
M4 11,0 2600 6.0 6800 0.3-3.0 9 END0430
Średnica : M4
L : 11,0
Ścinanie : 2600
Ø otworu mm : 6.0
Wyrywanie : 6800
G : 0.3-3.0
K : 9
M4 12,5 2600 6.0 6800 3.1-4.0 9 END0440
Średnica : M4
L : 12,5
Ścinanie : 2600
Ø otworu mm : 6.0
Wyrywanie : 6800
G : 3.1-4.0
K : 9
M5 13,0 2900 7.0 11700 0.3-3.0 10 END0530
Średnica : M5
L : 13,0
Ścinanie : 2900
Ø otworu mm : 7.0
Wyrywanie : 11700
G : 0.3-3.0
K : 10
M5 16,0 2900 7.0 11700 3.1-4.0 10 END0540
Średnica : M5
L : 16,0
Ścinanie : 2900
Ø otworu mm : 7.0
Wyrywanie : 11700
G : 3.1-4.0
K : 10
M6 16,0 4900 9.0 18000 0.5-3.0 13 END0630
Średnica : M6
L : 16,0
Ścinanie : 4900
Ø otworu mm : 9.0
Wyrywanie : 18000
G : 0.5-3.0
K : 13
M6 17,5 4900 9.0 18000 3.1-4.5 13 END0645
Średnica : M6
L : 17,5
Ścinanie : 4900
Ø otworu mm : 9.0
Wyrywanie : 18000
G : 3.1-4.5
K : 13
M8 17,5 6800 11.0 24000 0.5-3.0 16 END0830
Średnica : M8
L : 17,5
Ścinanie : 6800
Ø otworu mm : 11.0
Wyrywanie : 24000
G : 0.5-3.0
K : 16
M8 20,0 6800 11.0 24000 3.1-5.5 16 END0855
Średnica : M8
L : 20,0
Ścinanie : 6800
Ø otworu mm : 11.0
Wyrywanie : 24000
G : 3.1-5.5
K : 16
M10 19,0 7800 13.0 29000 0.5-3.0 19 END1030
Średnica : M10
L : 19,0
Ścinanie : 7800
Ø otworu mm : 13.0
Wyrywanie : 29000
G : 0.5-3.0
K : 19
M10 24,0 7800 13.0 29000 3.1-6.0 19 END1060
Średnica : M10
L : 24,0
Ścinanie : 7800
Ø otworu mm : 13.0
Wyrywanie : 29000
G : 3.1-6.0
K : 19
