Nitonakrętki moletowane szczelne - stal ocynkowana - kołnierz cylindryczny

RADEŁKOWANE Prosta instalacja, radełkowanie zapewnia stabilny montaż.

KOŁNIERZ CYLINDRYCZNY Standardowy.

STAL W przypadku wszystkich atmosfer nieagresywnych nitonakrętki stalowe zapewniają optymalną wytrzymałość mechaniczną.

Pobierania formacie PDF

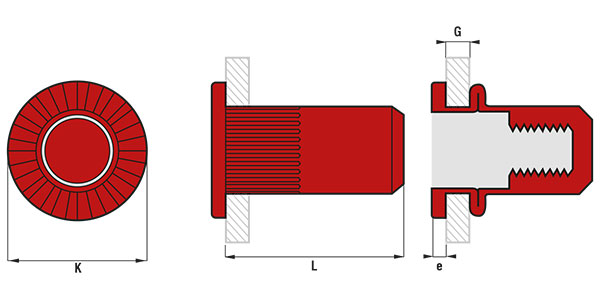

Wymiary

Informacje techniczne

Średnica L Ścinanie Ø otworu mm Wyrywanie G K Symbol
Średnica Ø perçage
mm
M4 16,5 1700 6.0 5000 0.3-3.0 9.0 TCBD0430
Średnica : M4
L : 16,5
Ścinanie : 1700
Ø otworu mm : 6.0
Wyrywanie : 5000
G : 0.3-3.0
K : 9.0
M5 19,0 2800 7.0 11300 0.3-3.0 5.0 TCBD0530
Średnica : M5
L : 19,0
Ścinanie : 2800
Ø otworu mm : 7.0
Wyrywanie : 11300
G : 0.3-3.0
K : 5.0
M6 22,0 3500 9.0 18000 0.5-3.0 12.0 TCBD0630
Średnica : M6
L : 22,0
Ścinanie : 3500
Ø otworu mm : 9.0
Wyrywanie : 18000
G : 0.5-3.0
K : 12.0
M8 26,5 4500 11.0 28000 0.5-3.0 15.0 TCBD0830
Średnica : M8
L : 26,5
Ścinanie : 4500
Ø otworu mm : 11.0
Wyrywanie : 28000
G : 0.5-3.0
K : 15.0
