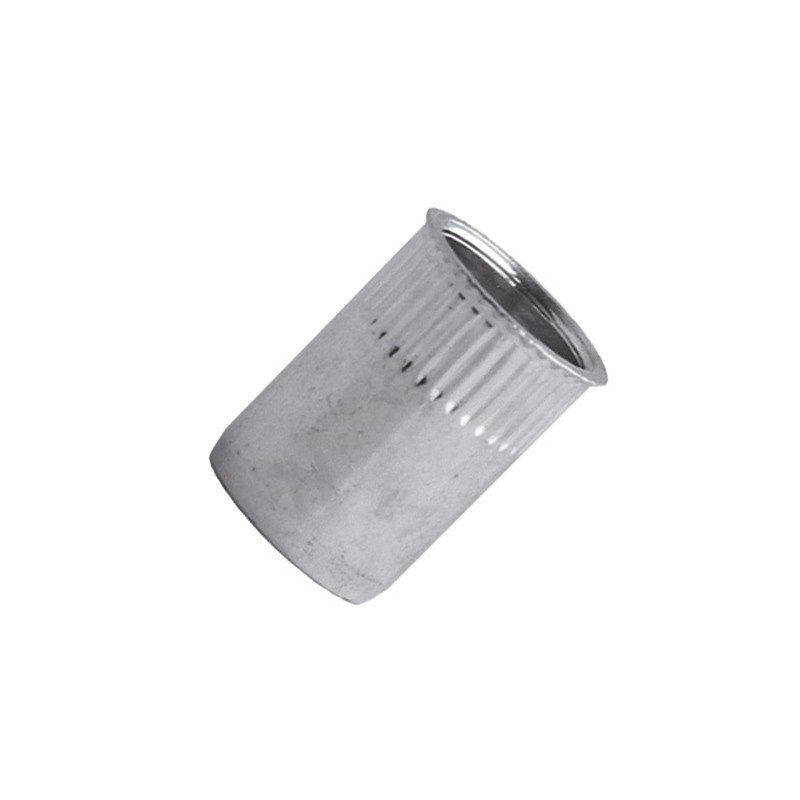

Nitonakrętki moletowane szczelne - stal ocynkowana - kołnierz stożkowy mini 90°

RADEŁKOWANE Prosta instalacja, radełkowanie zapewnia stabilny montaż.

KOŁNIERZ ZREDUKOWANY Wymaga bardzo precyzyjnego wiercenia. Zredukowany kołnierz zapewnia doskonałe wykończenie i brak szczelin między zmontowanymi częściami.

STAL W przypadku wszystkich atmosfer nieagresywnych nitonakrętki stalowe zapewniają optymalną wytrzymałość mechaniczną.

Pobierania formacie PDF

Wymiary

Informacje techniczne

Średnica Długość Ø otworu mm Ścinanie Wyrywanie G K Symbol
Średnica Ø perçage
mm
M4 15.0 6.0 1560 6470 0.5-2.0 7.0 TCBR0430
Średnica : M4
Długość : 15.0
Ø otworu mm : 6.0
Ścinanie : 1560
Wyrywanie : 6470
G : 0.5-2.0
K : 7.0
M5 7.0 2150 9020 0.5-2.0 8.0 TCBR0530
Średnica : M5
Długość :
Ø otworu mm : 7.0
Ścinanie : 2150
Wyrywanie : 9020
G : 0.5-2.0
K : 8.0
M6 20.5 9.0 2350 16670 0.5-3.0 10.0 TCBR0630
Średnica : M6
Długość : 20.5
Ø otworu mm : 9.0
Ścinanie : 2350
Wyrywanie : 16670
G : 0.5-3.0
K : 10.0
M8 23.0 11.0 2840 21570 1.0-3.0 12.0 TCBR0830
Średnica : M8
Długość : 23.0
Ø otworu mm : 11.0
Ścinanie : 2840
Wyrywanie : 21570
G : 1.0-3.0
K : 12.0
