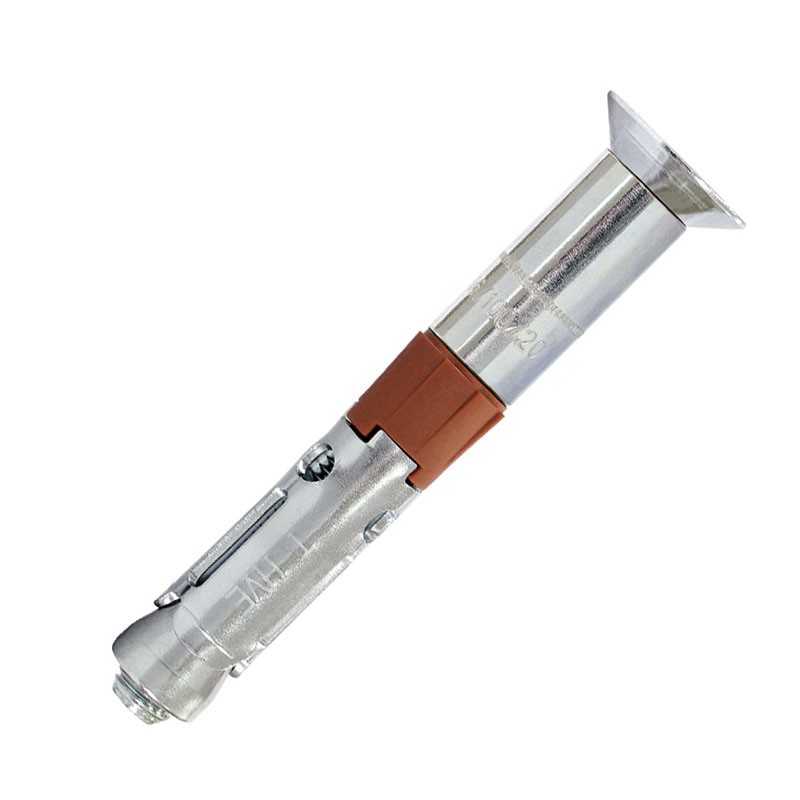

Kotwa do dużych obciążeń ze śrubą stożkową

Kotwa do dużych obciążeń ze śrubą stożkową

Przeznaczenie

Przeznaczona do średnich i ciężkich zamocowań w betonie i kamieniu naturalnym.

Standard

Posiada aprobatę ETA opcja 1 oraz atest ogniowy F120.

Wykonanie

Wykonana ze stali klasy 8.8.

Pobierania formacie PDF

Wymiary

Informacje techniczne

Średnica Długość h1 Ø otworu mm tfix tinst Hef Gniazdo Symbol
Średnica Prof perçage
mm		 Ø perçage
mm		 épaisseur à fixer
mm		 Couple de serrage N.
M6 85 80 10 20 15 55 HEX 4 HVE03-10/20
Średnica : M6
Długość : 85
h1 : 80
Ø otworu mm : 10
tfix : 20
tinst : 15
Hef : 55
Gniazdo : HEX 4
M6 105 80 10 40 15 55 HEX 4 HVE03-10/40
Średnica : M6
Długość : 105
h1 : 80
Ø otworu mm : 10
tfix : 40
tinst : 15
Hef : 55
Gniazdo : HEX 4
M6 125 80 10 60 15 55 HEX 4 HVE03-10/60
Średnica : M6
Długość : 125
h1 : 80
Ø otworu mm : 10
tfix : 60
tinst : 15
Hef : 55
Gniazdo : HEX 4
M8 85 90 12 15 30 60 HEX 5 HVE03-12/15
Średnica : M8
Długość : 85
h1 : 90
Ø otworu mm : 12
tfix : 15
tinst : 30
Hef : 60
Gniazdo : HEX 5
M8 105 90 12 35 30 60 HEX 5 HVE03-12/35
Średnica : M8
Długość : 105
h1 : 90
Ø otworu mm : 12
tfix : 35
tinst : 30
Hef : 60
Gniazdo : HEX 5
M8 125 90 12 55 30 60 HEX 5 HVE03-12/55
Średnica : M8
Długość : 125
h1 : 90
Ø otworu mm : 12
tfix : 55
tinst : 30
Hef : 60
Gniazdo : HEX 5
M10 110 100 16 30 50 70 HEX 6 HVE03-16/30
Średnica : M10
Długość : 110
h1 : 100
Ø otworu mm : 16
tfix : 30
tinst : 50
Hef : 70
Gniazdo : HEX 6
M10 130 100 16 50 50 70 HEX 6 HVE03-16/50
Średnica : M10
Długość : 130
h1 : 100
Ø otworu mm : 16
tfix : 50
tinst : 50
Hef : 70
Gniazdo : HEX 6
M12 120 120 18 20 100 90 HEX 8 HVE03-18/20
Średnica : M12
Długość : 120
h1 : 120
Ø otworu mm : 18
tfix : 20
tinst : 100
Hef : 90
Gniazdo : HEX 8
M12 140 120 18 40 100 90 HEX 8 HVE03-18/40
Średnica : M12
Długość : 140
h1 : 120
Ø otworu mm : 18
tfix : 40
tinst : 100
Hef : 90
Gniazdo : HEX 8
