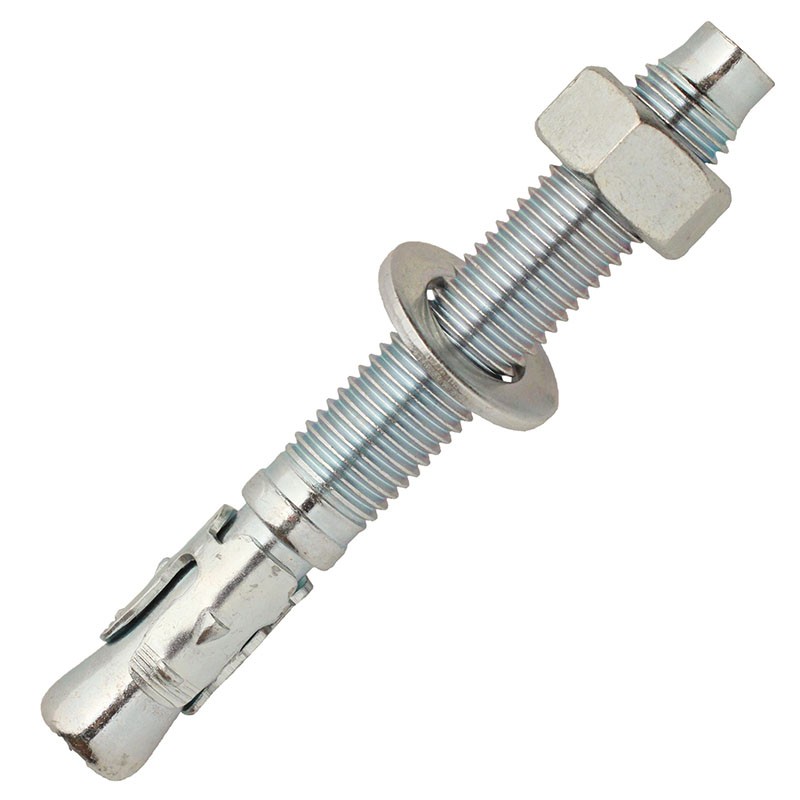

Kotwa trzpieniowa - ETA opcja 7 - ocynk galwaniczny

Kotwa trzpieniowa - ETA opcja 7 - ocynk galwaniczny

BZ

Standard

Szybka instalacja poprzez mocowany materiał.

Praktyczna

Długi zabezpieczony gwint.

Szeroka gama rozmiarów

Rozmiary od Ø 6x45 do Ø 20x215.

Pobierania formacie PDF

Wymiary

Informacje techniczne

Średnica długość tfix ØZdolność przewiercania h1 SW tinst Lf Referencyjny
Średnica Longueur
mm		 épaisseur à fixer
mm		 Ø perçage
mm		 Prof perçage
mm		 Ouverture de clé
mm		 Couple de serrage N. Longueur de filetage
M6 45 5 6 50 10 8 13,5 BZ-06X45
Średnica : M6
długość : 45
tfix : 5
ØZdolność przewiercania : 6
h1 : 50
SW : 10
tinst : 8
Lf : 13,5
M6 55 15 6 50 10 8 21,5 BZ-06X55
Średnica : M6
długość : 55
tfix : 15
ØZdolność przewiercania : 6
h1 : 50
SW : 10
tinst : 8
Lf : 21,5
M6 85 45 6 50 10 8 51,5 BZ-06X85
Średnica : M6
długość : 85
tfix : 45
ØZdolność przewiercania : 6
h1 : 50
SW : 10
tinst : 8
Lf : 51,5
M8 50 2 8 55 13 15 16,5 BZ-08X50
Średnica : M8
długość : 50
tfix : 2
ØZdolność przewiercania : 8
h1 : 55
SW : 13
tinst : 15
Lf : 16,5
M8 65 15 8 55 13 15 31,5 BZ-08X65
Średnica : M8
długość : 65
tfix : 15
ØZdolność przewiercania : 8
h1 : 55
SW : 13
tinst : 15
Lf : 31,5
M8 70 20 8 55 13 15 36,5 BZ-08X70
Średnica : M8
długość : 70
tfix : 20
ØZdolność przewiercania : 8
h1 : 55
SW : 13
tinst : 15
Lf : 36,5
M8 80 30 8 55 13 15 46,5 BZ-08X80
Średnica : M8
długość : 80
tfix : 30
ØZdolność przewiercania : 8
h1 : 55
SW : 13
tinst : 15
Lf : 46,5
M8 95 45 8 55 13 15 61,5 BZ-08X95
Średnica : M8
długość : 95
tfix : 45
ØZdolność przewiercania : 8
h1 : 55
SW : 13
tinst : 15
Lf : 61,5
M8 100 50 8 55 13 15 66,5 BZ-08X100
Średnica : M8
długość : 100
tfix : 50
ØZdolność przewiercania : 8
h1 : 55
SW : 13
tinst : 15
Lf : 66,5
M8 105 55 8 55 13 15 71,5 BZ-08X105
Średnica : M8
długość : 105
tfix : 55
ØZdolność przewiercania : 8
h1 : 55
SW : 13
tinst : 15
Lf : 71,5
M8 115 65 8 55 13 15 81,5 BZ-08X115
Średnica : M8
długość : 115
tfix : 65
ØZdolność przewiercania : 8
h1 : 55
SW : 13
tinst : 15
Lf : 81,5
M8 130 80 8 55 13 15 96,5 BZ-08X130
Średnica : M8
długość : 130
tfix : 80
ØZdolność przewiercania : 8
h1 : 55
SW : 13
tinst : 15
Lf : 96,5
M8 165 115 8 55 13 15 100 BZ-08X165
Średnica : M8
długość : 165
tfix : 115
ØZdolność przewiercania : 8
h1 : 55
SW : 13
tinst : 15
Lf : 100
M10 65 5 10 65 17 25 27 BZ-10X65
Średnica : M10
długość : 65
tfix : 5
ØZdolność przewiercania : 10
h1 : 65
SW : 17
tinst : 25
Lf : 27
M10 80 20 10 65 17 25 42 BZ-10X80
Średnica : M10
długość : 80
tfix : 20
ØZdolność przewiercania : 10
h1 : 65
SW : 17
tinst : 25
Lf : 42
M10 95 35 10 65 17 25 57 BZ-10X95
Średnica : M10
długość : 95
tfix : 35
ØZdolność przewiercania : 10
h1 : 65
SW : 17
tinst : 25
Lf : 57
M10 110 50 10 65 17 25 72 BZ-10X110
Średnica : M10
długość : 110
tfix : 50
ØZdolność przewiercania : 10
h1 : 65
SW : 17
tinst : 25
Lf : 72
M10 120 60 10 65 17 25 82 BZ-10X120
Średnica : M10
długość : 120
tfix : 60
ØZdolność przewiercania : 10
h1 : 65
SW : 17
tinst : 25
Lf : 82
M10 150 90 10 65 17 25 100 BZ-10X150
Średnica : M10
długość : 150
tfix : 90
ØZdolność przewiercania : 10
h1 : 65
SW : 17
tinst : 25
Lf : 100
M12 80 2 12 80 19 40 33 BZ-12X80
Średnica : M12
długość : 80
tfix : 2
ØZdolność przewiercania : 12
h1 : 80
SW : 19
tinst : 40
Lf : 33
M12 100 20 12 80 19 40 51 BZ-12X100
Średnica : M12
długość : 100
tfix : 20
ØZdolność przewiercania : 12
h1 : 80
SW : 19
tinst : 40
Lf : 51
M12 120 40 12 80 19 40 71 BZ-12X120
Średnica : M12
długość : 120
tfix : 40
ØZdolność przewiercania : 12
h1 : 80
SW : 19
tinst : 40
Lf : 71
M12 125 45 12 80 19 40 76 BZ-12X125
Średnica : M12
długość : 125
tfix : 45
ØZdolność przewiercania : 12
h1 : 80
SW : 19
tinst : 40
Lf : 76
M12 135 55 12 80 19 40 86 BZ-12X135
Średnica : M12
długość : 135
tfix : 55
ØZdolność przewiercania : 12
h1 : 80
SW : 19
tinst : 40
Lf : 86
M12 160 80 12 80 19 40 100 BZ-12X160
Średnica : M12
długość : 160
tfix : 80
ØZdolność przewiercania : 12
h1 : 80
SW : 19
tinst : 40
Lf : 100
M12 180 100 12 80 19 40 100 BZ-12X180
Średnica : M12
długość : 180
tfix : 100
ØZdolność przewiercania : 12
h1 : 80
SW : 19
tinst : 40
Lf : 100
M12 220 140 12 80 19 40 100 BZ-12X220
Średnica : M12
długość : 220
tfix : 140
ØZdolność przewiercania : 12
h1 : 80
SW : 19
tinst : 40
Lf : 100
M12 240 160 12 80 19 40 100 BZ-12X240
Średnica : M12
długość : 240
tfix : 160
ØZdolność przewiercania : 12
h1 : 80
SW : 19
tinst : 40
Lf : 100
M16 105 5 16 90 24 80 43 BZ-16X105
Średnica : M16
długość : 105
tfix : 5
ØZdolność przewiercania : 16
h1 : 90
SW : 24
tinst : 80
Lf : 43
M16 115 15 16 90 24 80 53 BZ-16X115
Średnica : M16
długość : 115
tfix : 15
ØZdolność przewiercania : 16
h1 : 90
SW : 24
tinst : 80
Lf : 53
M16 125 25 16 90 24 80 63 BZ-16X125
Średnica : M16
długość : 125
tfix : 25
ØZdolność przewiercania : 16
h1 : 90
SW : 24
tinst : 80
Lf : 63
M16 140 40 16 90 24 80 78 BZ-16X140
Średnica : M16
długość : 140
tfix : 40
ØZdolność przewiercania : 16
h1 : 90
SW : 24
tinst : 80
Lf : 78
M16 180 80 16 90 24 80 100 BZ-16X180
Średnica : M16
długość : 180
tfix : 80
ØZdolność przewiercania : 16
h1 : 90
SW : 24
tinst : 80
Lf : 100
M16 200 100 16 90 24 80 100 BZ-16X200
Średnica : M16
długość : 200
tfix : 100
ØZdolność przewiercania : 16
h1 : 90
SW : 24
tinst : 80
Lf : 100
M16 240 140 16 90 24 80 100 BZ-16X240
Średnica : M16
długość : 240
tfix : 140
ØZdolność przewiercania : 16
h1 : 90
SW : 24
tinst : 80
Lf : 100
M20 130 15 20 125 30 200 65 BZ-20X130
Średnica : M20
długość : 130
tfix : 15
ØZdolność przewiercania : 20
h1 : 125
SW : 30
tinst : 200
Lf : 65
M20 160 45 20 125 30 200 95 BZ-20X160
Średnica : M20
długość : 160
tfix : 45
ØZdolność przewiercania : 20
h1 : 125
SW : 30
tinst : 200
Lf : 95
M20 215 100 20 125 30 200 100 BZ-20X215
Średnica : M20
długość : 215
tfix : 100
ØZdolność przewiercania : 20
h1 : 125
SW : 30
tinst : 200
Lf : 100
