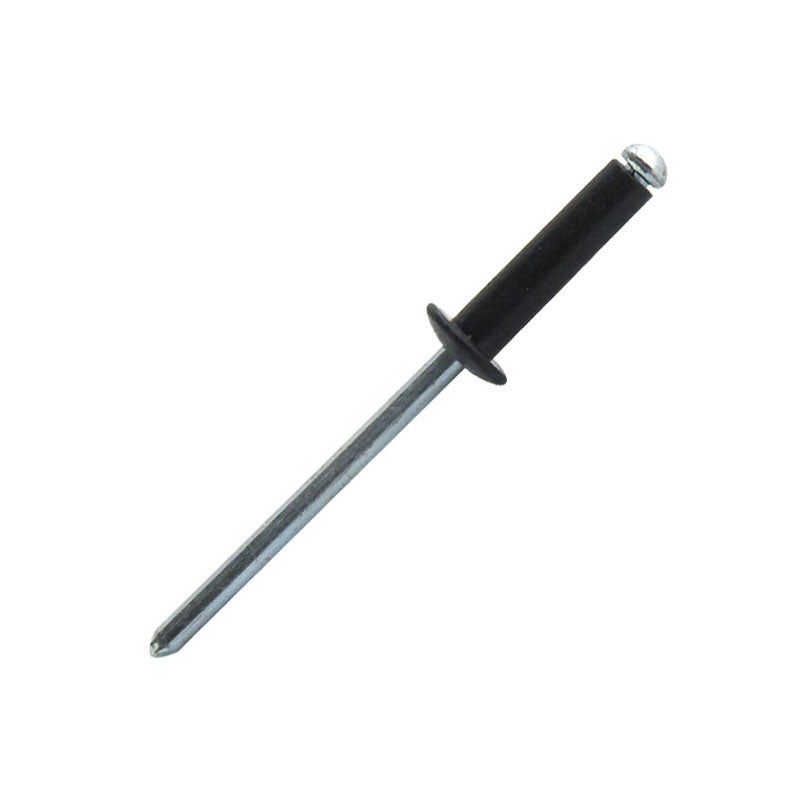

Nit zrywalny standardowy - aluminium/stal - kołnierz standardowy - RAL9005

Nit standardowy: Podczas nitowania główka deformuje część nitującą tworząc spęcznienie poza łączonymi elementami.

Kołnierz standardowy: Jest to najbardziej rozpowszechniony kształt kołnierza. Nadaje się do większości zastosowań.

Pobierania formacie PDF

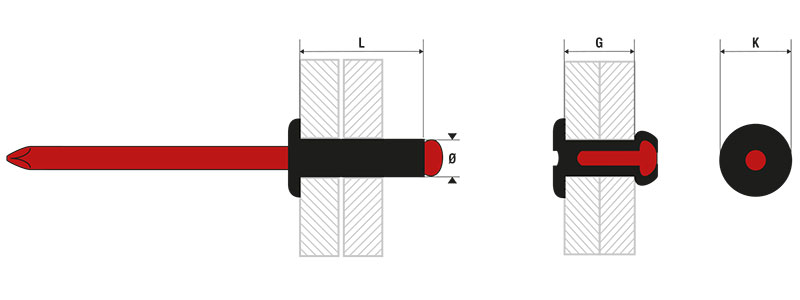

Wymiary

Informacje techniczne

Średnica L Ø otworu mm Ścinanie Wyrywanie G K Symbol
Średnica Ø perçage
mm
3,2 6,0 3.3 760 980 1.5-3.5 6.5 ABD3206
Średnica : 3,2
L : 6,0
Ø otworu mm : 3.3
Ścinanie : 760
Wyrywanie : 980
G : 1.5-3.5
K : 6.5
3,2 8,0 3.3 760 980 3.5-5.0 6.5 ABD3208
Średnica : 3,2
L : 8,0
Ø otworu mm : 3.3
Ścinanie : 760
Wyrywanie : 980
G : 3.5-5.0
K : 6.5
3,2 10,0 3.3 760 980 5.0-7.0 6.5 ABD3210
Średnica : 3,2
L : 10,0
Ø otworu mm : 3.3
Ścinanie : 760
Wyrywanie : 980
G : 5.0-7.0
K : 6.5
3,2 12,0 3.3 760 980 7.0-9.0 6.5 ABD3212
Średnica : 3,2
L : 12,0
Ø otworu mm : 3.3
Ścinanie : 760
Wyrywanie : 980
G : 7.0-9.0
K : 6.5
3,2 14,0 3.3 760 980 9.0-11.0 6.5 ABD3214
Średnica : 3,2
L : 14,0
Ø otworu mm : 3.3
Ścinanie : 760
Wyrywanie : 980
G : 9.0-11.0
K : 6.5
4,0 8,0 4.1 1?080 1?580 3.0-5.0 8.0 ABD4008
Średnica : 4,0
L : 8,0
Ø otworu mm : 4.1
Ścinanie : 1?080
Wyrywanie : 1?580
G : 3.0-5.0
K : 8.0
4,0 10,0 4.1 1?080 1?580 5.0-6.5 8.0 ABD4010
Średnica : 4,0
L : 10,0
Ø otworu mm : 4.1
Ścinanie : 1?080
Wyrywanie : 1?580
G : 5.0-6.5
K : 8.0
4,0 12,0 4.1 1?080 1?580 6.5-8.5 8.0 ABD4012
Średnica : 4,0
L : 12,0
Ø otworu mm : 4.1
Ścinanie : 1?080
Wyrywanie : 1?580
G : 6.5-8.5
K : 8.0
4,0 16,0 4.1 1?080 1?580 10.5-12.5 8.0 ABD4016
Średnica : 4,0
L : 16,0
Ø otworu mm : 4.1
Ścinanie : 1?080
Wyrywanie : 1?580
G : 10.5-12.5
K : 8.0
4,0 18,0 4.1 1?080 1?580 12.5-14.5 8.0 ABD4018
Średnica : 4,0
L : 18,0
Ø otworu mm : 4.1
Ścinanie : 1?080
Wyrywanie : 1?580
G : 12.5-14.5
K : 8.0
4,0 20,0 4.1 1?080 1?580 14.5-16.5 8.0 ABD4020
Średnica : 4,0
L : 20,0
Ø otworu mm : 4.1
Ścinanie : 1?080
Wyrywanie : 1?580
G : 14.5-16.5
K : 8.0
4,8 10,0 4.8 1?580 2?230 4.5-6.0 9.5 ABD4810
Średnica : 4,8
L : 10,0
Ø otworu mm : 4.8
Ścinanie : 1?580
Wyrywanie : 2?230
G : 4.5-6.0
K : 9.5
4,8 12,0 4.8 1?580 2?230 6.0-8.0 9.5 ABD4812
Średnica : 4,8
L : 12,0
Ø otworu mm : 4.8
Ścinanie : 1?580
Wyrywanie : 2?230
G : 6.0-8.0
K : 9.5
4,8 16,0 4.8 1?580 2?230 10.0-12.0 9.5 ABD4816
Średnica : 4,8
L : 16,0
Ø otworu mm : 4.8
Ścinanie : 1?580
Wyrywanie : 2?230
G : 10.0-12.0
K : 9.5
4,8 20,0 4.8 1?580 2?230 14.0-16.0 9.5 ABD4820
Średnica : 4,8
L : 20,0
Ø otworu mm : 4.8
Ścinanie : 1?580
Wyrywanie : 2?230
G : 14.0-16.0
K : 9.5
4,8 25,0 4.8 1?580 2?230 18.0-21.0 9.5 ABD4824
Średnica : 4,8
L : 25,0
Ø otworu mm : 4.8
Ścinanie : 1?580
Wyrywanie : 2?230
G : 18.0-21.0
K : 9.5
