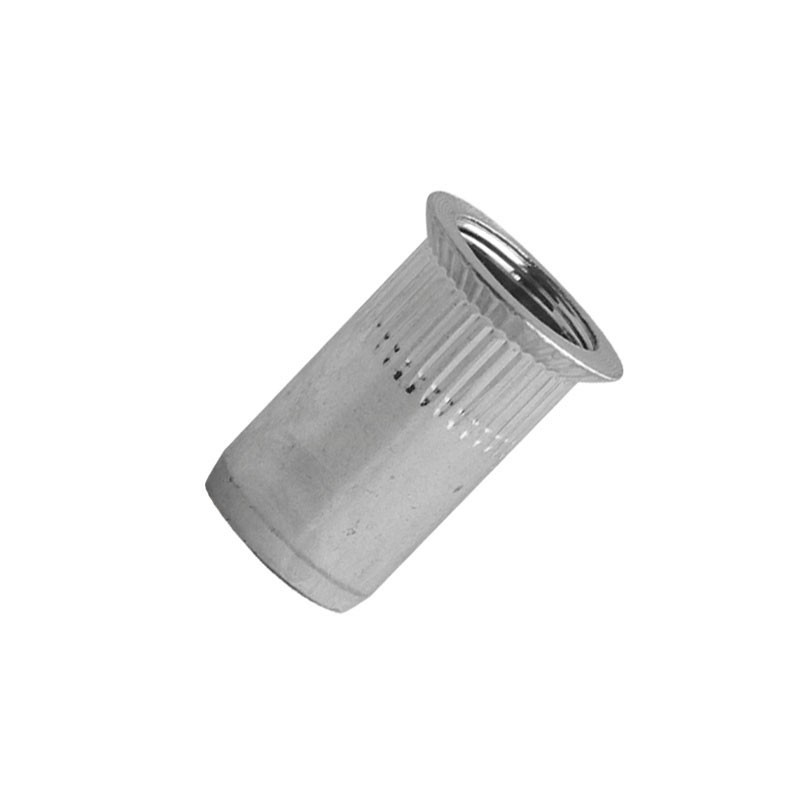

Nitonakrętki moletowane - stal ocynkowana - kołnierz stożkowy 90°

RADEŁKOWANE Prosta instalacja, radełkowanie zapewnia stabilny montaż.

KOŁNIERZ STOŻKOWY Wymaga precyzyjnego wiercenia. Kołnierz z łbem stożkowym zapewnia doskonałe wykończenie.

STAL W przypadku wszystkich atmosfer nieagresywnych nitonakrętki stalowe zapewniają optymalną wytrzymałość mechaniczną.

Pobierania formacie PDF

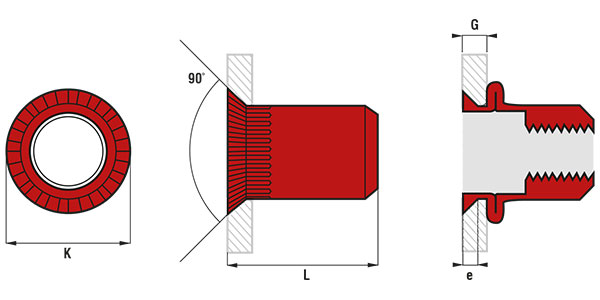

Wymiary

Informacje techniczne

Średnica L Ø otworu mm Ścinanie Wyrywanie G K Symbol
Średnica Ø perçage
mm
M4 11,5 6.0 2200 8000 1.5-3.5 9.0 TCK0435
Średnica : M4
L : 11,5
Ø otworu mm : 6.0
Ścinanie : 2200
Wyrywanie : 8000
G : 1.5-3.5
K : 9.0
M5 13,5 7.0 2300 11000 1.5-4.0 5.0 TCK0540
Średnica : M5
L : 13,5
Ø otworu mm : 7.0
Ścinanie : 2300
Wyrywanie : 11000
G : 1.5-4.0
K : 5.0
M6 16,0 9.0 3700 17000 1.5-4.5 12.0 TCK0645
Średnica : M6
L : 16,0
Ø otworu mm : 9.0
Ścinanie : 3700
Wyrywanie : 17000
G : 1.5-4.5
K : 12.0
M8 19,0 11.0 4800 31400 1.5-4.5 14.0 TCK0845
Średnica : M8
L : 19,0
Ø otworu mm : 11.0
Ścinanie : 4800
Wyrywanie : 31400
G : 1.5-4.5
K : 14.0
M10 21,0 13.0 5300 35000 1.5-4.5 15.0 TCK1045
Średnica : M10
L : 21,0
Ø otworu mm : 13.0
Ścinanie : 5300
Wyrywanie : 35000
G : 1.5-4.5
K : 15.0
M12 24,5 16.0 6800 48000 2.0-4.5 19.0 TCK1245
Średnica : M12
L : 24,5
Ø otworu mm : 16.0
Ścinanie : 6800
Wyrywanie : 48000
G : 2.0-4.5
K : 19.0
M12 27,5 16.0 6800 48000 4.5-7.5 19.0 TCK1275
Średnica : M12
L : 27,5
Ø otworu mm : 16.0
Ścinanie : 6800
Wyrywanie : 48000
G : 4.5-7.5
K : 19.0
