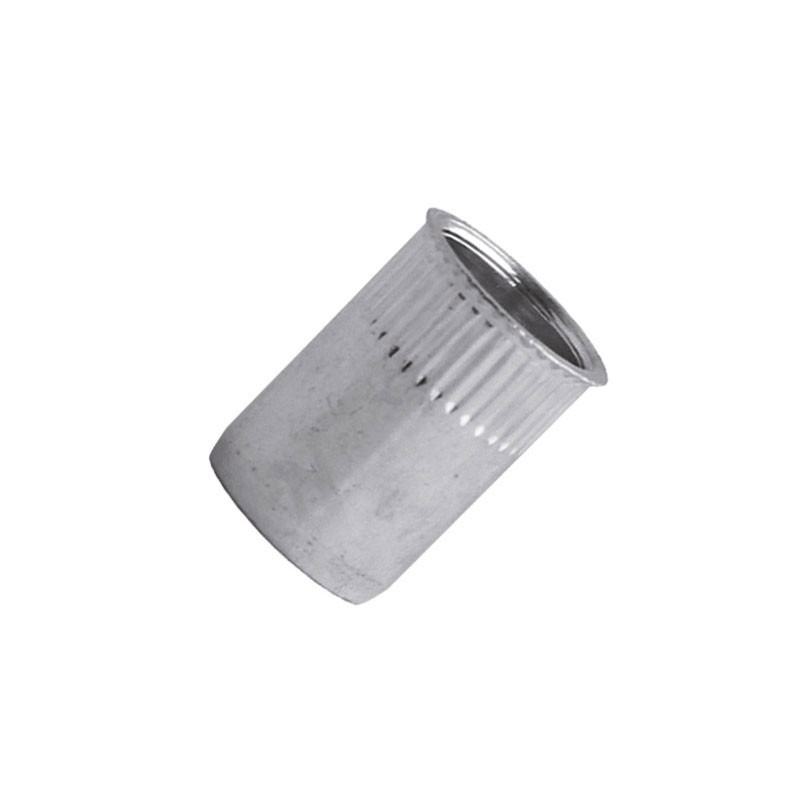

Nitonakrętki moletowane - stal ocynkowana - kołnierz stożkowy mini 90°

RADEŁKOWANE Prosta instalacja, radełkowanie zapewnia stabilny montaż.

KOŁNIERZ ZREDUKOWANY Wymaga bardzo precyzyjnego wiercenia. Zredukowany kołnierz zapewnia doskonałe wykończenie i brak szczelin między zmontowanymi częściami.

STAL W przypadku wszystkich atmosfer nieagresywnych nitonakrętki stalowe zapewniają optymalną wytrzymałość mechaniczną.

Pobierania formacie PDF

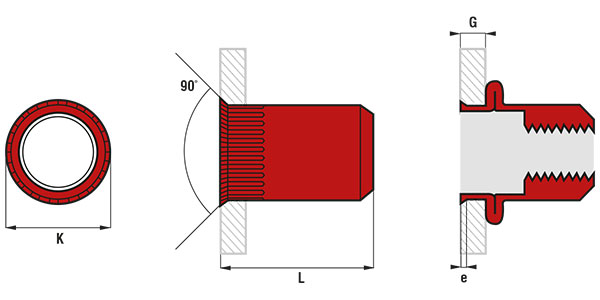

Wymiary

Informacje techniczne

Średnica L Ścinanie Ø otworu mm Wyrywanie G K Symbol
Średnica Ø perçage
mm
M3 9,5 1000 5.0 5000 0.5-2.5 6.0 TCR0325
Średnica : M3
L : 9,5
Ścinanie : 1000
Ø otworu mm : 5.0
Wyrywanie : 5000
G : 0.5-2.5
K : 6.0
M4 10,0 1600 6.0 6600 0.5-3.0 7.0 TCR0430
Średnica : M4
L : 10,0
Ścinanie : 1600
Ø otworu mm : 6.0
Wyrywanie : 6600
G : 0.5-3.0
K : 7.0
M5 11,5 2200 7.0 9200 0.5-3.0 8.0 TCR0530
Średnica : M5
L : 11,5
Ścinanie : 2200
Ø otworu mm : 7.0
Wyrywanie : 9200
G : 0.5-3.0
K : 8.0
M6 14,0 2400 9.0 17000 0.5-3.0 5.0 TCR0630
Średnica : M6
L : 14,0
Ścinanie : 2400
Ø otworu mm : 9.0
Wyrywanie : 17000
G : 0.5-3.0
K : 5.0
M8 15,5 2900 11.0 22000 0.5-3.0 12.0 TCR0830
Średnica : M8
L : 15,5
Ścinanie : 2900
Ø otworu mm : 11.0
Wyrywanie : 22000
G : 0.5-3.0
K : 12.0
M10 19,5 4300 13.0 32400 0.8-3.5 13.5 TCR1035
Średnica : M10
L : 19,5
Ścinanie : 4300
Ø otworu mm : 13.0
Wyrywanie : 32400
G : 0.8-3.5
K : 13.5
