Scell-it
TCD
tcd_nitonakretki-moletowane-stal-ocynkowana-kolnierz-cylindryczny

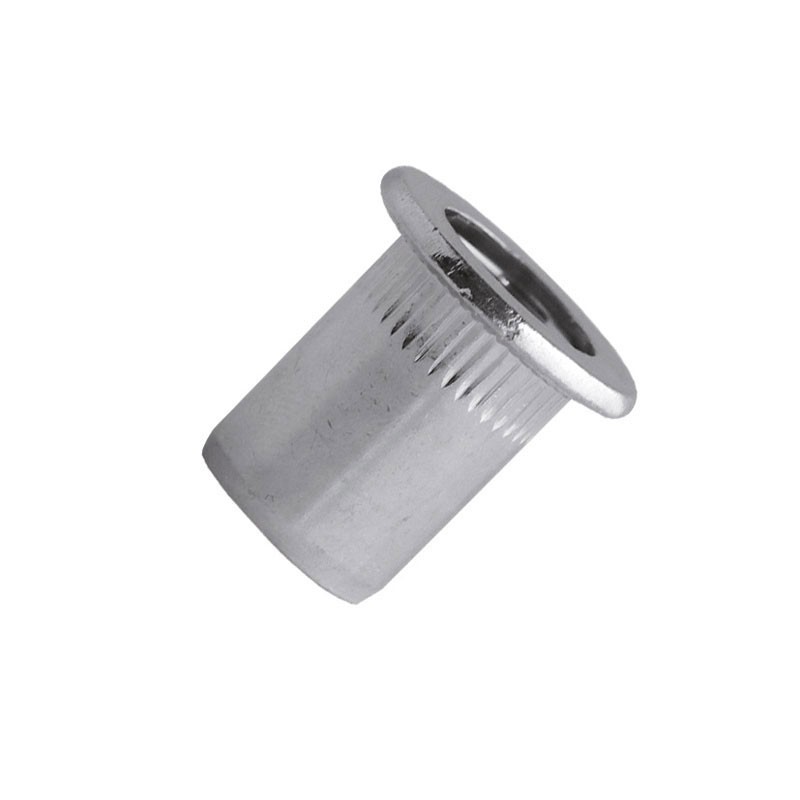

Nitonakrętki moletowane - stal ocynkowana - kołnierz cylindryczny
RADEŁKOWANE Prosta instalacja, radełkowanie zapewnia stabilny montaż.
KOŁNIERZ CYLINDRYCZNY Standardowy.
STAL W przypadku wszystkich atmosfer nieagresywnych nitonakrętki stalowe zapewniają optymalną wytrzymałość mechaniczną.
Wymiary
Informacje techniczne
| Średnica | L | Ø otworu mm | Ścinanie | Wyrywanie | G | K | Symbol | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica | Ø perçage mm |
||||||||||
| M3 | 10,9 | 5.0 | 990 | 4000 | 0.5-3.0 | 7.0 | TCD0330 | ||||
|
Średnica : M3 L : 10,9 Ø otworu mm : 5.0 Ścinanie : 990 Wyrywanie : 4000 G : 0.5-3.0 K : 7.0 |
|||||||||||
| M4 | 11,0 | 6.0 | 1700 | 5000 | 0.3-3.0 | 9.0 | TCD0430 | ||||
|
Średnica : M4 L : 11,0 Ø otworu mm : 6.0 Ścinanie : 1700 Wyrywanie : 5000 G : 0.3-3.0 K : 9.0 |
|||||||||||
| M4 | 12,5 | 6.0 | 1700 | 5000 | 3.1-4.0 | 9.0 | TCD0440 | ||||
|
Średnica : M4 L : 12,5 Ø otworu mm : 6.0 Ścinanie : 1700 Wyrywanie : 5000 G : 3.1-4.0 K : 9.0 |
|||||||||||
| M5 | 13,0 | 7.0 | 2800 | 11300 | 0.3-3.0 | 5.0 | TCD0530 | ||||
|
Średnica : M5 L : 13,0 Ø otworu mm : 7.0 Ścinanie : 2800 Wyrywanie : 11300 G : 0.3-3.0 K : 5.0 |
|||||||||||
| M5 | 16,0 | 7.0 | 2800 | 11300 | 3.1-4.0 | 5.0 | TCD0540 | ||||
|
Średnica : M5 L : 16,0 Ø otworu mm : 7.0 Ścinanie : 2800 Wyrywanie : 11300 G : 3.1-4.0 K : 5.0 |
|||||||||||
| M6 | 16,0 | 9.0 | 3500 | 18000 | 0.5-3.0 | 13.0 | TCD0630 | ||||
|
Średnica : M6 L : 16,0 Ø otworu mm : 9.0 Ścinanie : 3500 Wyrywanie : 18000 G : 0.5-3.0 K : 13.0 |
|||||||||||
| M6 | 17,5 | 9.0 | 3500 | 18000 | 3.1-4.5 | 13.0 | TCD0645 | ||||
|
Średnica : M6 L : 17,5 Ø otworu mm : 9.0 Ścinanie : 3500 Wyrywanie : 18000 G : 3.1-4.5 K : 13.0 |
|||||||||||
| M8 | 17,5 | 11.0 | 4500 | 28000 | 0.5-3.0 | 16.0 | TCD0830 | ||||
|
Średnica : M8 L : 17,5 Ø otworu mm : 11.0 Ścinanie : 4500 Wyrywanie : 28000 G : 0.5-3.0 K : 16.0 |
|||||||||||
| M8 | 20,0 | 11.0 | 4500 | 28000 | 3.1-5.5 | 16.0 | TCD0855 | ||||
|
Średnica : M8 L : 20,0 Ø otworu mm : 11.0 Ścinanie : 4500 Wyrywanie : 28000 G : 3.1-5.5 K : 16.0 |
|||||||||||
| M10 | 19,0 | 13.0 | 5000 | 29000 | 0.5-3.0 | 19.0 | TCD1030 | ||||
|
Średnica : M10 L : 19,0 Ø otworu mm : 13.0 Ścinanie : 5000 Wyrywanie : 29000 G : 0.5-3.0 K : 19.0 |
|||||||||||
| M10 | 24,0 | 13.0 | 5000 | 29000 | 3.1-6.0 | 19.0 | TCD1060 | ||||
|
Średnica : M10 L : 24,0 Ø otworu mm : 13.0 Ścinanie : 5000 Wyrywanie : 29000 G : 3.1-6.0 K : 19.0 |
|||||||||||
| M12 | 25,0 | 16.0 | 6800 | 48000 | 1.0-4.0 | 23.0 | TCD1240 | ||||
|
Średnica : M12 L : 25,0 Ø otworu mm : 16.0 Ścinanie : 6800 Wyrywanie : 48000 G : 1.0-4.0 K : 23.0 |
|||||||||||
