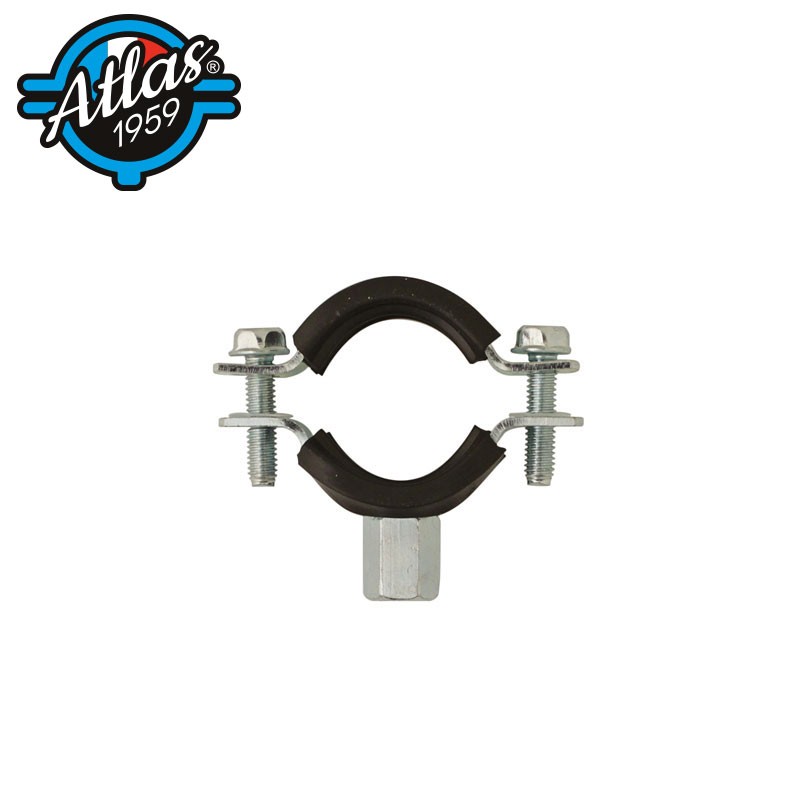

Klasyczny dwuelementowy uchwyt do rur - stal ocynkowana - z izolacją - M8/M10 - ATLAS®

Do mocowania ciężkich rur ze stali ocynkowanej. Do stosowania z śrubami bez kołnierza lub prętami gwintowanymi M8 lub M10.

Uchwyt ze stali ocynkowanej na biało o grubości 13 mikronów.

  • grubość: 2 mm (<Ø100) lub 2,5 mm (> Ø100)
  • szerokość: 20 mm

Czarny elastomer EPDM

2 x śruby mocujące Ø6x20

Stabilność temperaturowa: - 40°C do + 120°C

Pobierania formacie PDF

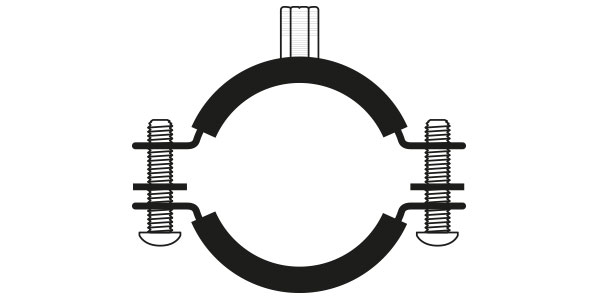

Wymiary

Informacje techniczne

plage de serrage Średnica mm Symbol
15-19 12-17 BEMAX1020
plage de serrage : 15-19
Średnica mm : 12-17
:
20-25 15-21 BEMAX1030
plage de serrage : 20-25
Średnica mm : 15-21
:
26-30 20-27 BEMAX1040
plage de serrage : 26-30
Średnica mm : 20-27
:
32-36 26-34 BEMAX1050
plage de serrage : 32-36
Średnica mm : 26-34
:
38-43 33-42 BEMAX1060
plage de serrage : 38-43
Średnica mm : 33-42
:
47-51 40-49 BEMAX1070
plage de serrage : 47-51
Średnica mm : 40-49
:
60-64 50-60 BEMAX1080
plage de serrage : 60-64
Średnica mm : 50-60
:
75-80 66-76 BEMAX1090
plage de serrage : 75-80
Średnica mm : 66-76
:
87-92 80-90 BEMAX1100
plage de serrage : 87-92
Średnica mm : 80-90
:
113-118 102-114 BEMAX1110
plage de serrage : 113-118
Średnica mm : 102-114
:
