Scell-it
HVE
kotwa-do-duzych-obciazen-ze-sruba-szesciokatna

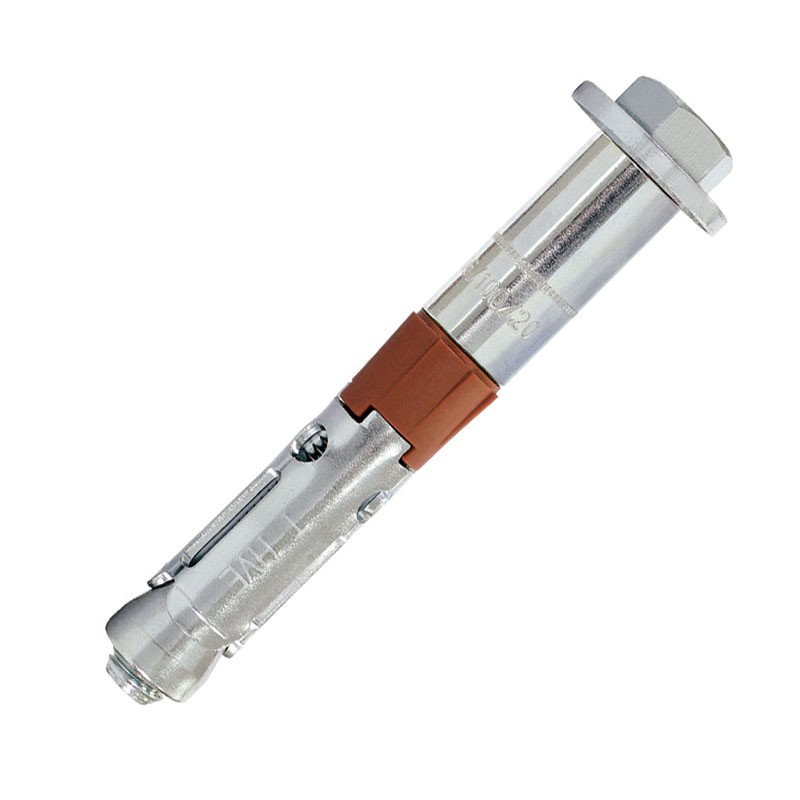

Kotwa do dużych obciążeń ze śrubą sześciokątną
Przeznaczenie
Przeznaczona do średnich i ciężkich zamocowań w betonie i kamieniu naturalnym.
Standard
Posiada aprobatę ETA opcja 1 oraz atest ogniowy F120.
Wykonanie
Wykonana ze stali klasy 8.8.

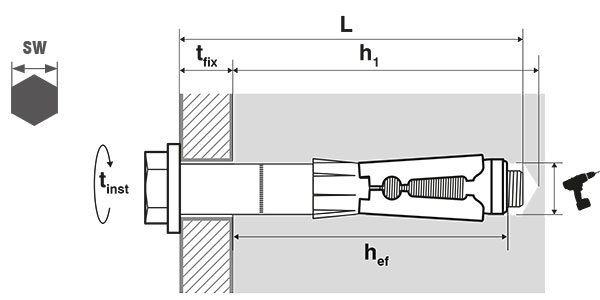

Wymiary
Informacje techniczne
| Średnica | Długość | Ø otworu mm | h1 | SW | tfix | tinst | Hef | Symbol | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica | Ø perçage mm |
Prof perçage mm |
Ouverture de clé mm |
épaisseur à fixer mm |
Couple de serrage N. | |||||||
| M6 | 70 | 10 | 80 | 10 | 5 | 15 | 55 | HVE10/5 | ||||
|
Średnica : M6 Długość : 70 Ø otworu mm : 10 h1 : 80 SW : 10 tfix : 5 tinst : 15 Hef : 55 |
||||||||||||
| M6 | 80 | 10 | 80 | 10 | 15 | 15 | 55 | HVE10/15 | ||||
|
Średnica : M6 Długość : 80 Ø otworu mm : 10 h1 : 80 SW : 10 tfix : 15 tinst : 15 Hef : 55 |
||||||||||||
| M6 | 100 | 10 | 80 | 10 | 35 | 15 | 55 | HVE10/35 | ||||
|
Średnica : M6 Długość : 100 Ø otworu mm : 10 h1 : 80 SW : 10 tfix : 35 tinst : 15 Hef : 55 |
||||||||||||
| M8 | 80 | 12 | 90 | 13 | 10 | 30 | 60 | HVE12/10 | ||||
|
Średnica : M8 Długość : 80 Ø otworu mm : 12 h1 : 90 SW : 13 tfix : 10 tinst : 30 Hef : 60 |
||||||||||||
| M8 | 100 | 12 | 90 | 13 | 30 | 30 | 60 | HVE12/30 | ||||
|
Średnica : M8 Długość : 100 Ø otworu mm : 12 h1 : 90 SW : 13 tfix : 30 tinst : 30 Hef : 60 |
||||||||||||
| M8 | 120 | 12 | 90 | 13 | 50 | 30 | 60 | HVE12/50 | ||||
|
Średnica : M8 Długość : 120 Ø otworu mm : 12 h1 : 90 SW : 13 tfix : 50 tinst : 30 Hef : 60 |
||||||||||||
| M10 | 100 | 16 | 100 | 17 | 20 | 50 | 70 | HVE16/20 | ||||
|
Średnica : M10 Długość : 100 Ø otworu mm : 16 h1 : 100 SW : 17 tfix : 20 tinst : 50 Hef : 70 |
||||||||||||
| M10 | 120 | 16 | 100 | 17 | 40 | 50 | 70 | HVE16/40 | ||||
|
Średnica : M10 Długość : 120 Ø otworu mm : 16 h1 : 100 SW : 17 tfix : 40 tinst : 50 Hef : 70 |
||||||||||||
| M10 | 140 | 16 | 100 | 17 | 60 | 50 | 70 | HVE16/60 | ||||
|
Średnica : M10 Długość : 140 Ø otworu mm : 16 h1 : 100 SW : 17 tfix : 60 tinst : 50 Hef : 70 |
||||||||||||
| M12 | 120 | 18 | 120 | 19 | 20 | 100 | 90 | HVE18/20 | ||||
|
Średnica : M12 Długość : 120 Ø otworu mm : 18 h1 : 120 SW : 19 tfix : 20 tinst : 100 Hef : 90 |
||||||||||||
| M12 | 150 | 18 | 120 | 19 | 50 | 100 | 90 | HVE18/50 | ||||
|
Średnica : M12 Długość : 150 Ø otworu mm : 18 h1 : 120 SW : 19 tfix : 50 tinst : 100 Hef : 90 |
||||||||||||
| M16 | 140 | 24 | 140 | 24 | 20 | 160 | 105 | HVE24/20 | ||||
|
Średnica : M16 Długość : 140 Ø otworu mm : 24 h1 : 140 SW : 24 tfix : 20 tinst : 160 Hef : 105 |
||||||||||||
| M16 | 170 | 24 | 140 | 24 | 50 | 160 | 105 | HVE24/50 | ||||
|
Średnica : M16 Długość : 170 Ø otworu mm : 24 h1 : 140 SW : 24 tfix : 50 tinst : 160 Hef : 105 |
||||||||||||
