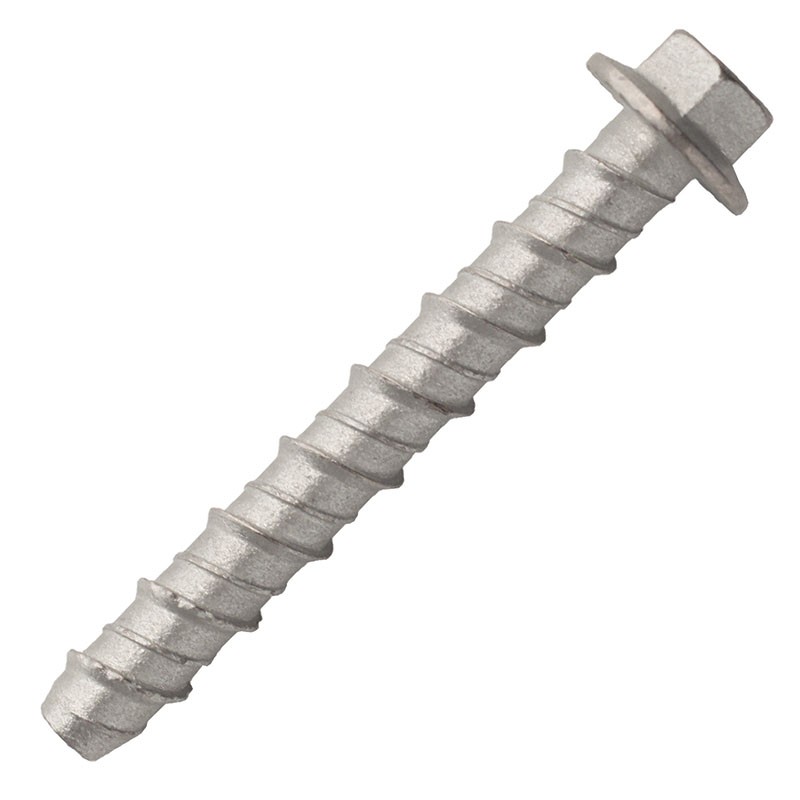

Wkręt kotwiący - ETA opcja 1 - ocynk galwaniczny

Wkręt kotwiący - ETA opcja 1 - ocynk galwaniczny

Efektywny

Podwójny gwint umożliwiający szybszą instalację dzięki ułatwionemu odprowadzeniu zwiercin.

Praktyczny

Możliwość demontażu i ponownego użycia.

Ergonomiczny

Mocowanie pozbawione sił rozpierających.

Pobierania formacie PDF

Wymiary

Informacje techniczne

Średnica Długość tfix Ø otworu mm h1 SW tinst Hef Symbol
Średnica épaisseur à fixer
mm		 Ø perçage
mm		 Prof perçage
mm		 Ouverture de clé
mm		 Couple de serrage N.
6 30 5 6 35 10 10 25 BT060030
Średnica : 6
Długość : 30
tfix : 5
Ø otworu mm : 6
h1 : 35
SW : 10
tinst : 10
Hef : 25
6 50 10 6 50 10 10 40 BT060050
Średnica : 6
Długość : 50
tfix : 10
Ø otworu mm : 6
h1 : 50
SW : 10
tinst : 10
Hef : 40
6 75 20 6 65 10 10 55 BT060075
Średnica : 6
Długość : 75
tfix : 20
Ø otworu mm : 6
h1 : 65
SW : 10
tinst : 10
Hef : 55
6 100 45 6 65 10 10 55 BT060100
Średnica : 6
Długość : 100
tfix : 45
Ø otworu mm : 6
h1 : 65
SW : 10
tinst : 10
Hef : 55
8 60 10 8 60 13 30 50 BT080060
Średnica : 8
Długość : 60
tfix : 10
Ø otworu mm : 8
h1 : 60
SW : 13
tinst : 30
Hef : 50
8 75 10 8 75 13 30 65 BT080075
Średnica : 8
Długość : 75
tfix : 10
Ø otworu mm : 8
h1 : 75
SW : 13
tinst : 30
Hef : 65
8 100 35 8 75 13 30 65 BT080100
Średnica : 8
Długość : 100
tfix : 35
Ø otworu mm : 8
h1 : 75
SW : 13
tinst : 30
Hef : 65
10 60 10 10 60 15 40 50 BT100060
Średnica : 10
Długość : 60
tfix : 10
Ø otworu mm : 10
h1 : 60
SW : 15
tinst : 40
Hef : 50
10 75 15 10 70 15 40 60 BT100075
Średnica : 10
Długość : 75
tfix : 15
Ø otworu mm : 10
h1 : 70
SW : 15
tinst : 40
Hef : 60
10 100 25 10 85 15 40 75 BT100100
Średnica : 10
Długość : 100
tfix : 25
Ø otworu mm : 10
h1 : 85
SW : 15
tinst : 40
Hef : 75
10 130 55 10 85 15 40 75 BT100130
Średnica : 10
Długość : 130
tfix : 55
Ø otworu mm : 10
h1 : 85
SW : 15
tinst : 40
Hef : 75
10 150 75 10 85 15 40 75 BT100150
Średnica : 10
Długość : 150
tfix : 75
Ø otworu mm : 10
h1 : 85
SW : 15
tinst : 40
Hef : 75
10 200 125 10 85 15 40 75 BT100200
Średnica : 10
Długość : 200
tfix : 125
Ø otworu mm : 10
h1 : 85
SW : 15
tinst : 40
Hef : 75
10 240 165 10 85 15 40 75 BT100240
Średnica : 10
Długość : 240
tfix : 165
Ø otworu mm : 10
h1 : 85
SW : 15
tinst : 40
Hef : 75
12 75 15 12 70 16 50 60 BT120075
Średnica : 12
Długość : 75
tfix : 15
Ø otworu mm : 12
h1 : 70
SW : 16
tinst : 50
Hef : 60
12 100 5 12 105 16 50 95 BT120100
Średnica : 12
Długość : 100
tfix : 5
Ø otworu mm : 12
h1 : 105
SW : 16
tinst : 50
Hef : 95
12 150 55 12 105 16 50 95 BT120150
Średnica : 12
Długość : 150
tfix : 55
Ø otworu mm : 12
h1 : 105
SW : 16
tinst : 50
Hef : 95
14 80 20 14 70 18 60 60 BT140080
Średnica : 14
Długość : 80
tfix : 20
Ø otworu mm : 14
h1 : 70
SW : 18
tinst : 60
Hef : 60
14 100 30 14 80 18 60 70 BT140100
Średnica : 14
Długość : 100
tfix : 30
Ø otworu mm : 14
h1 : 80
SW : 18
tinst : 60
Hef : 70
14 130 15 14 125 18 60 115 BT140130
Średnica : 14
Długość : 130
tfix : 15
Ø otworu mm : 14
h1 : 125
SW : 18
tinst : 60
Hef : 115
14 150 35 14 125 18 60 115 BT140150
Średnica : 14
Długość : 150
tfix : 35
Ø otworu mm : 14
h1 : 125
SW : 18
tinst : 60
Hef : 115
16 100 30 16 80 21 80 70 BT160100
Średnica : 16
Długość : 100
tfix : 30
Ø otworu mm : 16
h1 : 80
SW : 21
tinst : 80
Hef : 70
16 150 80 16 80 21 80 70 BT160150
Średnica : 16
Długość : 150
tfix : 80
Ø otworu mm : 16
h1 : 80
SW : 21
tinst : 80
Hef : 70
