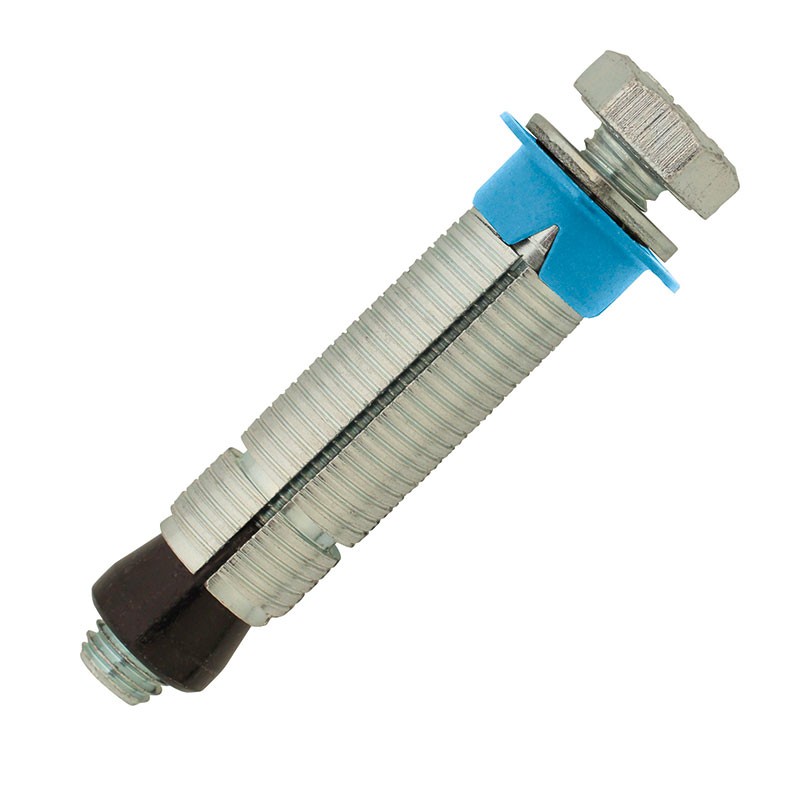

Kotwa metalowa uniwersalna - do dużych obciążeń – ocynk galwaniczny

XMAXBOLT

Wszechstronna
Doskonałe trzymanie we wszystkich typach litych lub pustych materiałach bazowych dzięki dwuczęściowemu systemowi rozprężania.

Wydajna
Wysoka nośność, nawet w murze z pustaków.

Pobierania formacie PDF

Wymiary

Informacje techniczne

Średnica L tfix Ø otworu mm h1 SW Lvis Symbol
Średnica épaisseur à fixer
mm
Ø perçage
mm
Prof perçage
mm
Ouverture de clé
mm
M6 48 10 12 58 10 60 XMAXBOLT-M06X60
Średnica : M6
L : 48
tfix : 10
Ø otworu mm : 12
h1 : 58
SW : 10
Lvis : 60
M6 48 25 12 58 10 75 XMAXBOLT-M06X75
Średnica : M6
L : 48
tfix : 25
Ø otworu mm : 12
h1 : 58
SW : 10
Lvis : 75
M8 10 14 66 13 60 XMAXBOLT-M08X60
Średnica : M8
L :
tfix : 10
Ø otworu mm : 14
h1 : 66
SW : 13
Lvis : 60
M8 25 14 66 13 75 XMAXBOLT-M08X75
Średnica : M8
L :
tfix : 25
Ø otworu mm : 14
h1 : 66
SW : 13
Lvis : 75
M10 10 16 73 17 75 XMAXBOLT-M10X75
Średnica : M10
L :
tfix : 10
Ø otworu mm : 16
h1 : 73
SW : 17
Lvis : 75
M10 25 16 73 17 90 XMAXBOLT-M10X90
Średnica : M10
L :
tfix : 25
Ø otworu mm : 16
h1 : 73
SW : 17
Lvis : 90
M12 10 20 87 19 90 XMAXBOLT-M12X90
Średnica : M12
L :
tfix : 10
Ø otworu mm : 20
h1 : 87
SW : 19
Lvis : 90
M12 25 20 87 19 110 XMAXBOLT-M12X110
Średnica : M12
L :
tfix : 25
Ø otworu mm : 20
h1 : 87
SW : 19
Lvis : 110
