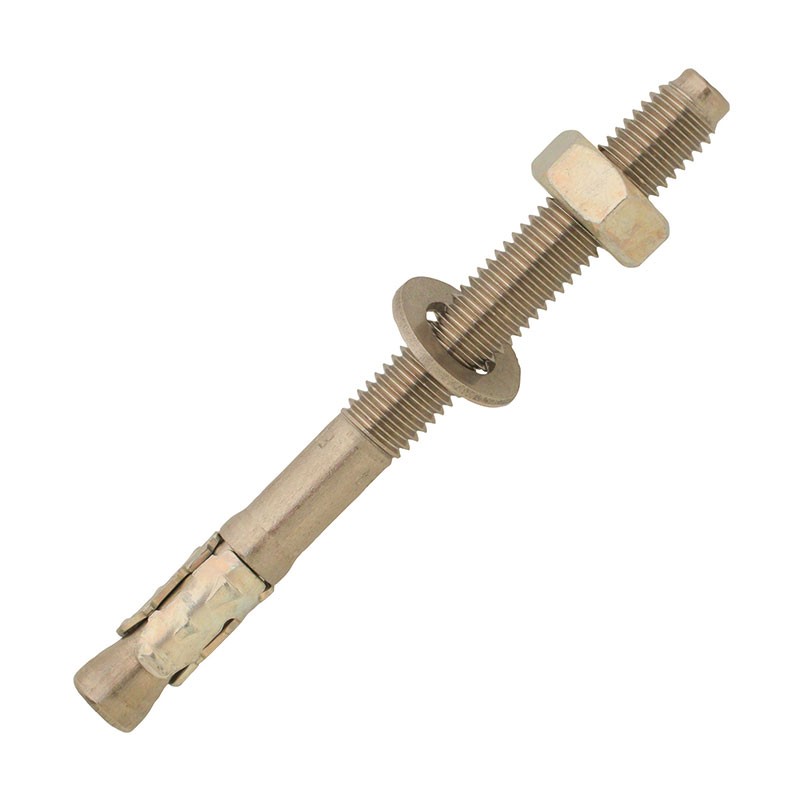

Kotwa trzpieniowa – ETA opcja 1 – stal nierdzewna A4 - atest sejsmiczny
A4-BZ-S
Wydajna
Znaczna odporność, nawet w strefach sejsmicznych.
Strefa sejsmiczna
W kategorii C1 od M8 oraz w kategoriach C1 i C2 w M10, M12 i M16.
Wymiary
Informacje techniczne
| Średnica | L | tfix | Ø otworu mm | h1 | SW | tinst | Symbol | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica | épaisseur à fixer mm |
Ø perçage mm |
Prof perçage mm |
Ouverture de clé mm |
Couple de serrage N. | |||||||||||||||
| M8 | 68 | 4 | 8 | 70 | 13 | 20 | A4-BZ-S-08X068 | |||||||||||||
|
Średnica : M8 L : 68 tfix : 4 Ø otworu mm : 8 h1 : 70 SW : 13 tinst : 20 |
||||||||||||||||||||
| M8 | 10 | 8 | 70 | 13 | 20 | A4-BZ-S-08X075 | ||||||||||||||
|
Średnica : M8 L : tfix : 10 Ø otworu mm : 8 h1 : 70 SW : 13 tinst : 20 |
||||||||||||||||||||
| M8 | 25 | 8 | 70 | 13 | 20 | A4-BZ-S-08X090 | ||||||||||||||
|
Średnica : M8 L : tfix : 25 Ø otworu mm : 8 h1 : 70 SW : 13 tinst : 20 |
||||||||||||||||||||
| M8 | 50 | 8 | 70 | 13 | 20 | A4-BZ-S-08X115 | ||||||||||||||
|
Średnica : M8 L : tfix : 50 Ø otworu mm : 8 h1 : 70 SW : 13 tinst : 20 |
||||||||||||||||||||
| M8 | 70 | 8 | 70 | 13 | 20 | A4-BZ-S-08X135 | ||||||||||||||
|
Średnica : M8 L : tfix : 70 Ø otworu mm : 8 h1 : 70 SW : 13 tinst : 20 |
||||||||||||||||||||
| M8 | 100 | 8 | 70 | 13 | 20 | A4-BZ-S-08X165 | ||||||||||||||
|
Średnica : M8 L : tfix : 100 Ø otworu mm : 8 h1 : 70 SW : 13 tinst : 20 |
||||||||||||||||||||
| M10 | 10 | 10 | 80 | 17 | 40 | A4-BZ-S-10X090 | ||||||||||||||
|
Średnica : M10 L : tfix : 10 Ø otworu mm : 10 h1 : 80 SW : 17 tinst : 40 |
||||||||||||||||||||
| M10 | 25 | 10 | 80 | 17 | 40 | A4-BZ-S-10X105 | ||||||||||||||
|
Średnica : M10 L : tfix : 25 Ø otworu mm : 10 h1 : 80 SW : 17 tinst : 40 |
||||||||||||||||||||
| M10 | 35 | 10 | 80 | 17 | 40 | A4-BZ-S-10X115 | ||||||||||||||
|
Średnica : M10 L : tfix : 35 Ø otworu mm : 10 h1 : 80 SW : 17 tinst : 40 |
||||||||||||||||||||
| M10 | 55 | 10 | 80 | 17 | 40 | A4-BZ-S-10X135 | ||||||||||||||
|
Średnica : M10 L : tfix : 55 Ø otworu mm : 10 h1 : 80 SW : 17 tinst : 40 |
||||||||||||||||||||
| M10 | 75 | 10 | 80 | 17 | 40 | A4-BZ-S-10X155 | ||||||||||||||
|
Średnica : M10 L : tfix : 75 Ø otworu mm : 10 h1 : 80 SW : 17 tinst : 40 |
||||||||||||||||||||
| M10 | 105 | 10 | 80 | 17 | 40 | A4-BZ-S-10X185 | ||||||||||||||
|
Średnica : M10 L : tfix : 105 Ø otworu mm : 10 h1 : 80 SW : 17 tinst : 40 |
||||||||||||||||||||
| M12 | 10 | 12 | 100 | 19 | 60 | A4-BZ-S-12X110 | ||||||||||||||
|
Średnica : M12 L : tfix : 10 Ø otworu mm : 12 h1 : 100 SW : 19 tinst : 60 |
||||||||||||||||||||
| M12 | 20 | 12 | 100 | 19 | 60 | A4-BZ-S-12X120 | ||||||||||||||
|
Średnica : M12 L : tfix : 20 Ø otworu mm : 12 h1 : 100 SW : 19 tinst : 60 |
||||||||||||||||||||
| M12 | 45 | 12 | 100 | 19 | 60 | A4-BZ-S-12X145 | ||||||||||||||
|
Średnica : M12 L : tfix : 45 Ø otworu mm : 12 h1 : 100 SW : 19 tinst : 60 |
||||||||||||||||||||
| M12 | 70 | 12 | 100 | 19 | 60 | A4-BZ-S-12X170 | ||||||||||||||
|
Średnica : M12 L : tfix : 70 Ø otworu mm : 12 h1 : 100 SW : 19 tinst : 60 |
||||||||||||||||||||
| M12 | 100 | 12 | 100 | 19 | 60 | A4-BZ-S-12X200 | ||||||||||||||
|
Średnica : M12 L : tfix : 100 Ø otworu mm : 12 h1 : 100 SW : 19 tinst : 60 |
||||||||||||||||||||
| M16 | 10 | 16 | 115 | 24 | 120 | A4-BZ-S-16X130 | ||||||||||||||
|
Średnica : M16 L : tfix : 10 Ø otworu mm : 16 h1 : 115 SW : 24 tinst : 120 |
||||||||||||||||||||
| M16 | 30 | 16 | 115 | 24 | 120 | A4-BZ-S-16X150 | ||||||||||||||
|
Średnica : M16 L : tfix : 30 Ø otworu mm : 16 h1 : 115 SW : 24 tinst : 120 |
||||||||||||||||||||
| M16 | 60 | 16 | 115 | 24 | 120 | A4-BZ-S-16X185 | ||||||||||||||
|
Średnica : M16 L : tfix : 60 Ø otworu mm : 16 h1 : 115 SW : 24 tinst : 120 |
||||||||||||||||||||
| M16 | 100 | 16 | 115 | 24 | 120 | A4-BZ-S-16X220 | ||||||||||||||
|
Średnica : M16 L : tfix : 100 Ø otworu mm : 16 h1 : 115 SW : 24 tinst : 120 |
||||||||||||||||||||
